Detail produk:
|
| produk: | Tee Pipa las butt | Tipe: | Tee Equal, Tee Pengurangan |
|---|---|---|---|
| ketebalan dinding: | 2mm- 60mm, SCH10, SCH20, SCH30, STD SCH40 | Bahan: | baja karbon ASTM A234 WPB, P265GH |
| Ukuran: | 1/2" to 24" for seamless type; 1/2" hingga 24" untuk tipe mulus; < | Pengepakan: | Kasus kayu lapis layak laut |
| Cahaya Tinggi: | Tee Fitting Pipa Butt Welded 18 '',Tee Fitting Pipa Butt Welded 16'',fitting tee CS SS 14 '' |
||
Equal Tee/Reducing Tee Seamless Welded SCH40 SCH80 SCH160, LUKISAN HITAM
Tempat Asal: Cina
Kami dapat menyediakan tee pipa mulus dan tee pipa las, yang juga dapat dibagi menjadi tee yang sama dan tee pereduksi.
Tee Equal/Tee Pengurang
Deskripsi:
Tee juga disebut triplet, three way dan potongan "T" dan dapat digunakan untuk menggabungkan atau membagi aliran fluida.Yang paling umum adalah tee dengan ukuran inlet dan outlet yang sama,
tetapi tee 'pengurangan' juga tersedia.itu berarti satu atau dua ujungnya berbeda dalam dimensi. Karena dimensi ini berbeda, membuat tee fitting dengan kapasitas untuk mengontrol volume saat dibutuhkan.
•Standar
ASME B16.9-2007
ASME B16.25-2007
ASME B16.5-2007
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
| Pola | Las | Mulus |
| Ukuran nominal |
1/2 "-48" (DN15-DN1200) |
1/2 "-20" (DN15-DN500) |
| ketebalan dinding | 2~100mm | 2~50mm |
| Radius tikungan | SCH5S-SCH160 ,XXS | SCH5-SCH160 |
| Ukuran Pipa Nominal (mm) | Diameter luar di bevel (mm) |
Pusat-ke-End | |
| Jalankan (C) | Outlet (M) | ||
| 1/2" | 21.3 | 25 | 25 |
| 3/4" | 26.7 | 29 | 29 |
| 1" | 33.4 | 38 | 38 |
| 1 1/4" | 42.2 | 48 | 48 |
| 1 1/2" | 48.3 | 57 | 57 |
| 2" | 60.3 | 64 | 64 |
| 2 1/2" | 73.0 | 76 | 76 |
| 3" | 88.9 | 86 | 86 |
| 3 1/2" | 101.6 | 95 | 95 |
| 4" | 114.3 | 105 | 105 |
| 5" | 141.3 | 124 | 124 |
| 6" | 168.3 | 143 | 143 |
| 8" | 219.1 | 178 | 178 |
| 10" | 273.0 | 216 | 216 |
| 12" | 323.8 | 254 | 254 |
| 14" | 355.6 | 279 | 279 |
| 16" | 406.4 | 305 | 305 |
| 18" | 457.0 | 343 | 343 |
| 20" | 508.0 | 381 | 381 |
| 22" | 559.0 | 419 | 419 |
| 24" | 610.0 | 432 | 432 |

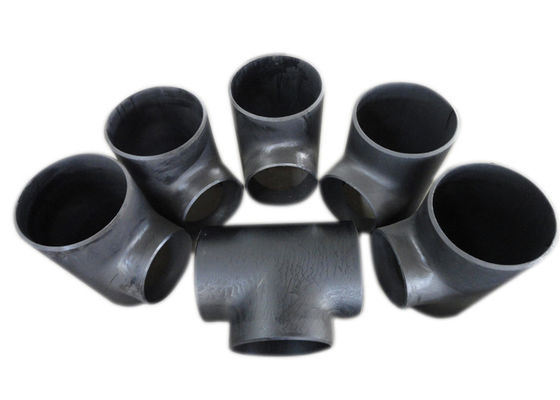

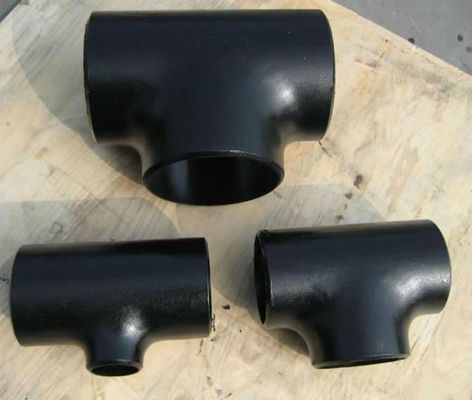

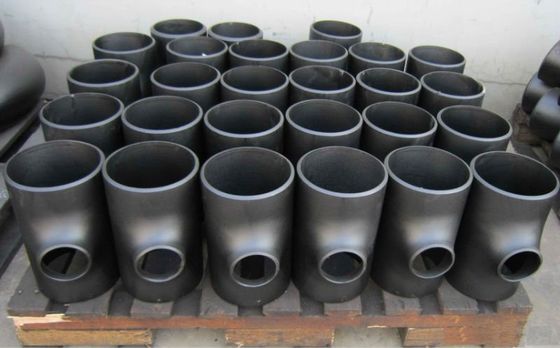

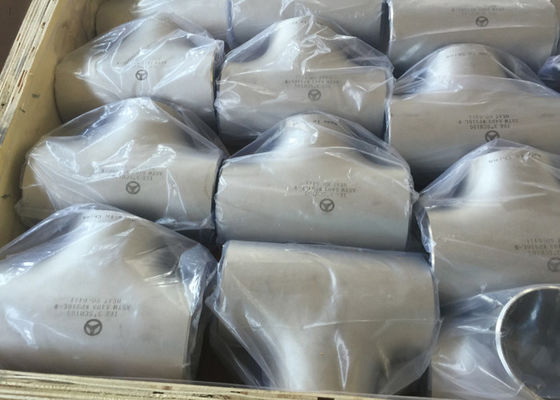

Produk menampilkan perusahaan kami:
