DN10 Ke DN5000 Flange AWWA C207 Kelas B B16.5 B16.47 Flange Plat Buta

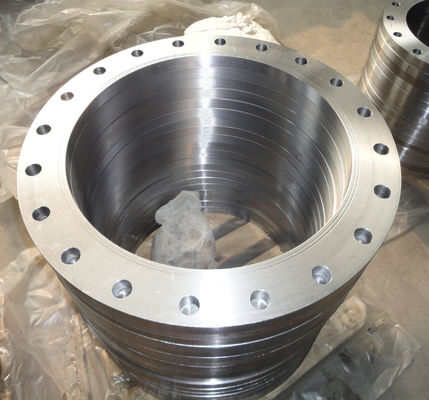

Gambar besar : DN10 Ke DN5000 Flange AWWA C207 Kelas B B16.5 B16.47 Flange Plat Buta

Detail produk:

Tempat asal:	Cina
Nama merek:	XF
Sertifikasi:	ISO,PED,,ADW2000,CE
Nomor model:	1/2 "-72"

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1TON
Harga:	NEGOCIATION
Kemasan rincian:	MAINKAN KASUS KAYU, PALET, Atau sebagai permintaan pelanggan
Waktu pengiriman:	30 hari
Syarat-syarat pembayaran:	L / C, D / P, T / T
Menyediakan kemampuan:	10000TONS PER BULAN

Kontak

DN10 Ke DN5000 Flange AWWA C207 Kelas B B16.5 B16.47 Flange Plat Buta

Deskripsi

Ukuran:	1/2″ (15 NB) hingga 48″ (1200NB) DN10~DN5000	Standar:	ANSI/ASME B16.5, B16.47 Seri A & B, B16.48, BS4504, BS 10, EN-1092, DIN, Flensa ANSI, Flensa ASM
Tekanan:	Kelas 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS	Lapisan:	Cat Minyak Hitam, Cat Anti Karat, Lapis Seng, Kuning Transparan, Cold Dip Galvanis dan Hot Dip
Jenis Sambungan / Jenis Wajah Flensa:	Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJ	Baja karbon:	ASTM A105 ASME SA105
besi tahan karat:	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L	Pengepakan:	Tidak ada Fumigate atau Fumigate Plywood / Wood Pallet atau Case
Cahaya Tinggi:	DN10 DN5000 B16.47 Flange Plat Buta , DN5000 awwa kelas b flange , DN5000 Flange AWWA C207 Kelas B

Dimensi Flensa AWWA C207

AWWA adalah singkatan dari American Water Works Association adalah komite teknis nirlaba, yang mengidentifikasi dan menyatukan persyaratan utama untuk sistem saluran air.Pengguna terkemuka dariDimensi Flensa AWWA C207termasuk Pekerjaan Air, Air Limbah, bubur serta pipa tanaman.Karena flensa ini digunakan dalam sistem perpipaan tekanan rendah,flensa f kelas awwa c207 adalah standar yang terbukti menjadi solusi penghematan biaya yang efektif, dibandingkan dengan flensa tempa ANSI atau ASME.Inidimensi flens awwa c207 telah dirancang untuk digunakan dalam industri seperti minyak, uap, atau aplikasi kimia.

Periksa Berat dan Standar Flensa AWWA C207 Kelas B

Flensa AWWA C207

Dimensi Flensa AWWA C207

Standar Flensa AWWA C207

Produsen Flensa Stainless Steel AWWA C207, Pemasok Flensa Baja Karbon AWWA C207

Standar AWWA menyediakan flensa pipa baja awwa c207properti yang dimaksudkan untuk digunakan hanya untuk air minum.Misalnya, peringkat flensa AWWA hanya berlaku pada suhu atmosfer.Standar AWWA mencakup kelas flange yang diberi huruf B, D, E, F. Dari semua kelas ini, sambungan yang umum digunakan adalah kelas D. Berbeda dengan ANSI, ukuran pipa nominal untukawwa c207 kelas d flensa buta berkisar antara 3 inci sampai sekitar 144 inci.Berbeda dengan standar ANSI yang mencakup semua jenis flensa, standar AWWA hanya mencakup jenis flensa berikut yaitu – flensa cincin, flensa tipe hub, flensa buta, dan flensa besi berulir.

Daftar Isi

Bagan Spesifikasi Flensa AWWA C207

Bagan Ukuran Flensa AWWA C207	1/2″ (15 NB) hingga 48″ (1200NB) DN10~DN5000
Standar Flensa AWWA C207	ANSI/ASME B16.5, B16.47 Seri A & B, B16.48, BS4504, BS 10, EN-1092, DIN, Flensa ANSI, Flensa ASME, Flensa BS, Flensa DIN, Flensa EN, Flensa GOST, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	6Bar 10Bar 16Bar 25Bar 40Bar
ID	6Bar 10Bar 16Bar 25Bar 40Bar
AWWA C207 Peringkat Tekanan Flensa ANSI	Kelas 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
AWWA C207 Perhitungan Tekanan Flensa di DIN	6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10K, 16K 20K, 30K, 40K, 63K
Sertifikat Tes	EN 10204/3.1B Sertifikat Bahan Baku Laporan Uji Radiografi 100% Laporan Inspeksi Pihak Ketiga, dll
Lapisan	Cat Minyak Hitam, Cat Anti Karat, Seng Disepuh, Kuning Transparan, Galvanis Dingin dan Panas
Jenis Flensa AWWA C207 yang paling umum	ditempa / Berulir / Disekrup / Plat
Teknik produksi	ditempa, perlakuan panas dan mesin
Jenis Sambungan / Jenis Wajah Flensa	Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJF), Small Male-Female (SMF), Small Tongue, Large Tongue & Groove , , alur
Desain khusus	Sesuai gambar Anda AS, ANSI, BS, DIN dan JIS 15 NB (1/2″) hingga 200 NB (8″) Konfigurasi yang Sama dan Mengurangi
Asal	India / Eropa Barat / Jepang / AS / Korea
Produsen dari	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE dll. Flensa AWWA C207: -BS Flange, Flange EN, Flange API 6A, Flange ANSI, Flange ASME, Flange DIN, Flange EN1092-1, Flange UNI, Flange JIS/ KS, Flange BS4504, Flange GB, Flensa AWWA C207, Flensa GOST, Flensa PSI BS: BS4504, BS3293, BS1560, BS10 AS 2129: Tabel D;Tabel E;Tabel H ANSI B16.5, ANSI B16.47 Seri A & B, MSS SP44, ASA, API-605, AWWA, Gambar Kustom ANSI : ANSI B16.5, ANSI B16.47(API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Standar Amerika (ANSI) Jerman (DIN) Standar Inggris (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 AWWA C207 Flensa Standar lainnya: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276
Tes	Spektrograf pembacaan langsung, mesin uji hidrostatik, detektor sinar-X, detektor cacat trasonik UI, detektor partikel magnetik
Peralatan	Mesin press, mesin Bending, Mesin Dorong, mesin bevelling listrik, mesin peledakan pasir dll

Bahan Flensa AWWA C207 yang Tersedia

Baja karbon	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Hasil Tinggi CS ASTM A694
Besi tahan karat	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Baja Paduan	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inconel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Tembaga	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, dll
Nikel Tembaga	Tembaga Nikel 90/10 (C70600 ), Cupro Nikel 70/30 (C71500), UNS C71640
Kuningan	3602/2604/H59/H62/dll.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
monel	Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500)
Paduan 20	Carpenter® 20 Paduan, Paduan 20Cb-3
Aluminium	5052/6061/6063/2017/7075/dst.
Nikel	Nikel 200, Nikel 201
Rangkap	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Super Dupleks	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Asap	SMO 254/6Mo, UNS S31254, DIN 1.4547
Nimonik	Nimonic 75, Nimonic 80A, Nimonic 90
bahan lainnya	Perunggu timah, Perunggu aluminium, Perunggu timah
Titanium	ASTM B381 Titanium Gr.1 ASTM B381 Titanium Gr.2 ASTM B381 Titanium Gr.4 ASTM B381 Titanium Gr.5 ASTM B381 Titanium Gr.7

Stok berbagai pilihan Flensa AWWA C207, produsen Flensa Expander AWWA C207

Dimensi Flensa AWWA C207

Ukuran Nom		Ketebalan			Pengeboran			Berat
	OD	Tergelincir	Buta	Membosankan	Lingkaran Baut	Lubang Dia	Tidak. Lubang	Tergelincir	Buta
	A	T	T	B	C
4	10.00	1.130	1.130	4.57	7.88	0,875	8	18	25
5	11.00	1.210	1.210	5.66	9.25	0,875	8	22	33
6	12.50	1.310	1.310	6.73	10.62	0,875	12	30	46
8	15.00	1.310	1.310	8.73	13.00	1.000	12	40	66
10	17.50	1.500	1.500	10.88	15.25	1.125	16	56	102
12	20.50	1.630	1.630	12.88	17.75	1.250	16	83	152
14	23.00	1.940	1.940	14.19	20.25	1.250	20	128	228
16	25.50	2.140	2.140	16.19	22.50	1,375	20	167	310
18	28.00	2.250	2.250	18.19	24,75	1,375	24	204	392
20	30.50	2.330	2.330	20.19	27.00	1,375	24	247	482
22	33.00	2.500	2.500	22.19	29.25	1,375	24	307	606
24	36.00	2.690	2.690	24.19	32.00	1.625	24	388	776
26	38.25	3.000	3.000	26.19	34.50	1,875	28	451	977
28	40,75	3.130	3.130	28.19	37.00	1,875	28	532	1156
30	43.00	3.150	3.166	30.19	39.25	1,875	28	586	1303
32	45.25	3.250	3.332	32.19	41.50	1,875	28	657	1518
34	47.50	3.380	3.475	34.19	43.50	1,875	28	741	1745
36	50.00	3.460	3.671	36.19	46.00	2.125	32	802	2042
38	52.25	3.500	3.815	38.19	48.00	2.125	32	874	2317
40	54.25	3.630	3,982	40.19	50.25	2.125	36	937	2608
42	57.00	3.810	4.171	42.19	52.75	2.125	36	1103	3015
44	59.25	4.000	4.338	44.19	55.00	2.125	36	1237	3388
46	61.50	4.130	4.505	46.19	57.25	2.125	40	1344	3791
48	65.00	4.500	4.781	48.19	60,75	2.125	40	1718	4494
