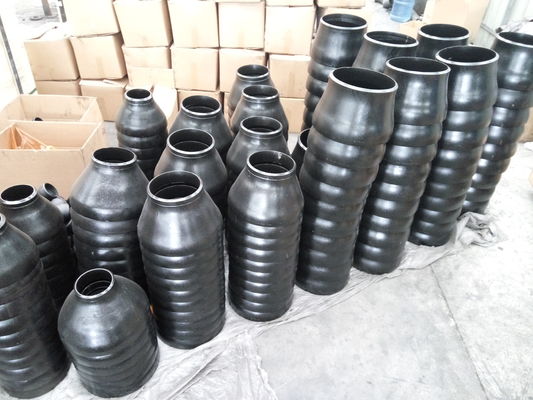

Detail produk:
|
| Baja karbon: | A234WPB | SS Steel: | 304L, 316L |
|---|---|---|---|

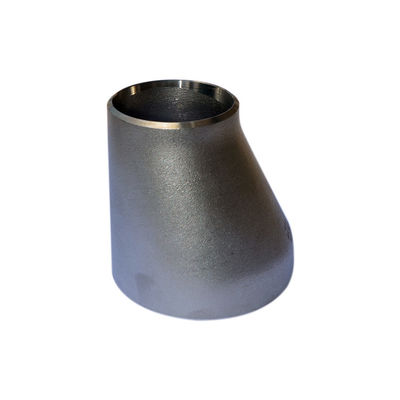

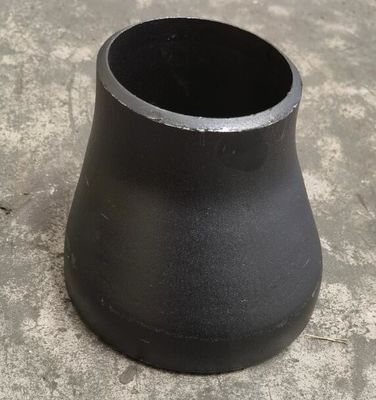

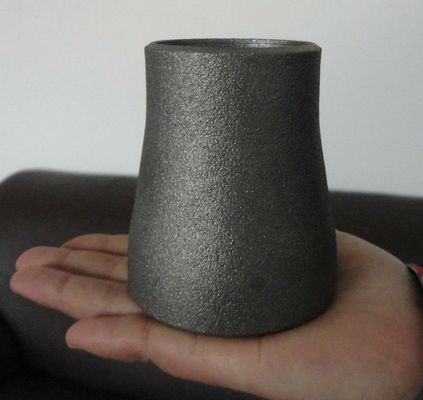

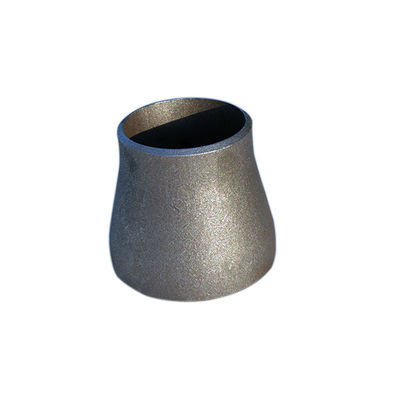

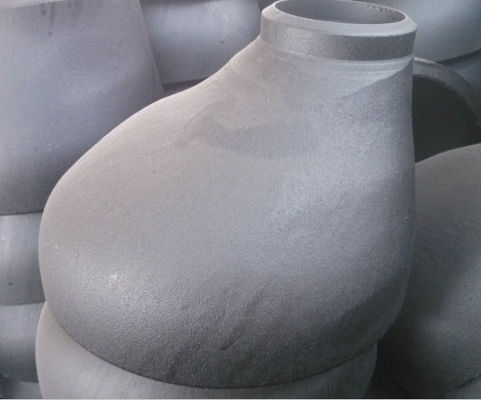

| Tipe: | Peredam Con, Peredam Ecc | Lapisan: | Minyak Anti Karat, Lukisan Hitam |
| Ketebalan: | SCH20,STD,SCH40,SCH80,XS,SCH160.XXS | ||
| Cahaya Tinggi: | 316L ANSI B16.9 Reducer,304L ANSI B16.9 Reducer,peredam stainless steel 3 inci hingga 2 inci |
||
Spesifikasi ASME B16.9 adalah standar yang mencakup Fitting Buttwelding Baja Tempa Buatan Pabrik seperti Pemasangan peredam.Standar ini mencakup parameter seperti dimensi keseluruhan, peringkat, toleransi, pengujian, dan penandaan untuk karbon tempa serta fitting buttwelding buatan pabrik baja paduan.Kisaran ukuranPeredam En 10253 2tercakup dalam spesifikasi ini berkisar antara NPS inci sampai dengan 48 inci.Rentang ukuran untuk mulus dan dilasPeredam Ansi B16.9berbeda.Untuk menentukan, rentang ukuran untuk mulusDimensi Peredam Asme B16.9 hingga 24 inci, sedangkan dilas Asme B16 9 Dimensi Peredam tersedia dalam berbagai ukuran antara 8 inci sampai dengan 36 inci.
| Kode RCD REISO | BESAR | KECIL | TINGGI H mm | BERAT TEORITIS KG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D mm | Ketebalan S mm | DN | d mm | Ketebalan s mm | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0,08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0,09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0,09 | ||||
| 42 21 | 1″1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1″1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0,20 | ||||
| 48 42 | 1″1/4 | 42.4 | 2.6 | 0,20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0,30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1″1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1″1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2″1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0,40 |
| 76 42 | 1″1/4 | 42.4 | 2.6 | 0,47 | ||||
| 76 48 | 1″1/2 | 48.3 | 2.6 | 0,48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0,49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1″1/4 | 42.4 | 2.6 | 90 | 0,55 |
| 89 48 | 1″1/2 | 48.3 | 2.6 | 0,61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0,62 | ||||
| 89 76 | 2″1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1″1/2 | 48.3 | 2.6 | 100 | 0,85 |
| 114 60 | 2 | 60.3 | 2.9 | 0,98 | ||||
| 114 76 | 2″1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2″1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4,5 | 2″1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4,5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7,00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4,5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4,5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
| Ukuran Pipa Nominal | 1/2 hingga 2.1/2 | 3 hingga 3.1/2 | 4 | 5 sampai 8 |
| Diameter luar di Bevel (D) |
+ 1.6 – 0.8 |
1.6 | 1.6 | + 2.4 – 1.6 |
| Diameter dalam di Ujung | 0.8 | 1.6 | 1.6 | 1.6 |
| Panjang Keseluruhan (H) | 2 | 2 | 2 | 2 |
| Ukuran Pipa Nominal | 10 sampai 18 | 20 hingga 24 | 26 sampai 30 | 32 hingga 48 |
| Diameter luar di Bevel (D) |
+ 4 – 3.2 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
| Diameter dalam di Ujung | 3.2 | 4.8 | + 6.4 – 4.8 |
+ 6.4 – 4.8 |
| Panjang Keseluruhan (H) | 2 | 2 | 5 | 5 |
| Tebal Dinding (t) | Tidak kurang dari 87,5% dari Ketebalan Dinding Nominal | |||
