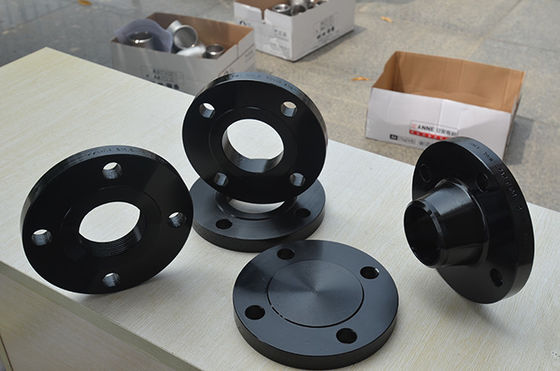

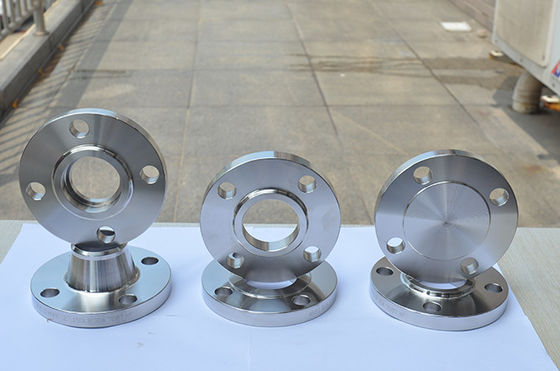

Baja Tempa FLANGE ANSI B16.5 ANSI B16.47 Slip On Lap Joint Bind Socket Leher Las

Diselipkan di atas pipa dan kemudian dilas dari dalam dan luar untuk memberikan kekuatan yang cukup dan mencegah kebocoran.Flensa ini digunakan sebagai pengganti leher las oleh banyak pengguna karena biayanya yang lebih rendah dan juga fakta bahwa itu membutuhkan akurasi yang lebih sedikit saat memotong pipa menjadi panjang.Slip-On biasanya tidak digunakan dalam aplikasi tegangan tinggi karena hub rendah dan sambungan las.

Juga dikenal sebagai flensa hub tinggi atau flensa hub meruncing, flensa leher las dirancang untuk disambung ke sistem perpipaan dengan pengelasan butt.Flensa Leher Las lebih disukai saat perpipaan mengalami tegangan tinggi, tekanan tinggi, atau suhu di bawah nol/tinggi.Leher, atau hub, membantu mentransmisikan tekanan lingkungan pada flensa dengan pipa yang dilas.Transisi bertahap dari ketebalan dari dasar hub ke ketebalan dinding di las butt memberikan penguatan penting pada flensa.Turbulensi dan erosi berkurang karena ukuran lubang pipa dan flange yang cocok.Flensa ini dibor agar sesuai dengan ID pipa kawin sehingga tidak ada pembatasan aliran.

Mirip dengan slip-on flange dalam desain, tetapi dengan lubang yang kontra-bor untuk menerima pipa.Diameter lubang yang tersisa sama dengan diameter bagian dalam pipa.Sebuah lasan fillet di sekitar hub flensa menempelkan flensa ke pipa.Pengelasan interval opsional dapat diterapkan dalam aplikasi tegangan tinggi.Penggunaan terbesarnya adalah dalam sistem tekanan tinggi seperti saluran hidrolik dan uap.

Digunakan untuk keadaan khusus dengan keuntungan utamanya adalah dapat dipasang pada pipa tanpa pengelasan.Terkadang las segel juga digunakan bersama dengan sambungan berulir.Meskipun tersedia dalam sebagian besar ukuran dan peringkat tekanan, flensa berulir saat ini digunakan hampir secara eksklusif dalam ukuran pipa yang lebih kecil.Flensa berulir tidak cocok untuk perpipaan dengan ketebalan dinding tipis karena pemotongan ulir pada pipa tidak mungkin dilakukan.

Hampir identik dengan flens slip-on, tetapi memiliki jari-jari di persimpangan lubang dan permukaan flensa untuk mengakomodasi ujung rintisan putaran.Flensa ini tergelincir di atas pipa dan tidak dilas atau diikat padanya.Tekanan baut ditransmisikan ke paking oleh tekanan flens terhadap bagian belakang putaran pipa (stub-end).Wajah pada ujung rintisan membentuk permukaan paking flensa.Flensa Lap-Joint tidak memiliki muka yang terangkat dan sambungan tunggal memerlukan flensa sambungan lap dan ujung rintisan pipa.Mereka paling baik digunakan di mana bagian dari sistem perpipaan perlu dibongkar dengan cepat dan mudah untuk pemeriksaan atau penggantian.

Flensa Blind tidak memiliki lubang dan digunakan untuk mematikan sistem perpipaan atau bukaan bejana.Desainnya memungkinkan akses mudah ke kapal atau sistem perpipaan untuk tujuan inspeksi.Ini dapat diberikan dengan atau tanpa hub sesuai pilihan pabrikan.Dalam hal tekanan internal dan pembebanan baut, flensa buta, terutama dalam ukuran yang lebih besar, adalah jenis flensa yang paling tertekan.
