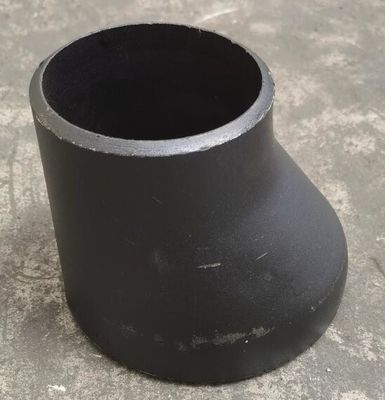

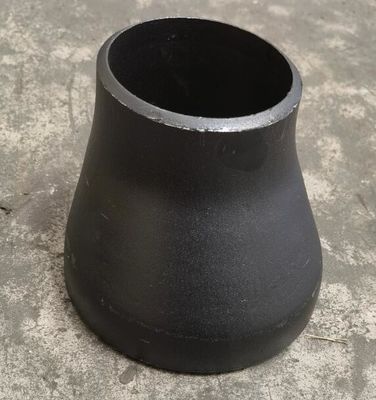

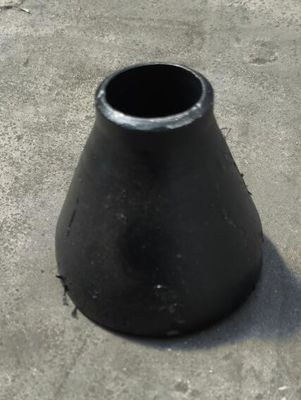

ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Cat Hitam

ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Cat Hitam
ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Cat Hitam ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Cat Hitam ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Cat Hitam

Gambar besar :  ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Cat Hitam

Detail produk:
Tempat asal: Cina
Nama merek: XF
Sertifikasi: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Nomor model: 1/2 "-48"
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Harga: 1USD-100USD
Kemasan rincian: Kasus Kayu Lapis Dan Palet
Waktu pengiriman: 15-30 hari
Syarat-syarat pembayaran: L / C, D / A, D / P, T / T, Western Union
Menyediakan kemampuan: 1500TON SATU BULAN
Kontak

ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Cat Hitam

Deskripsi
Standar: ASME B16.9 Ukuran: 1/2 "-48"
Bahan: A234 WPB SS304/304L SS316/316L Ketebalan: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Lapisan: Cat Hitam, Minyak, Galvanis Dingin Dan Galvanis Panas Paket: Kasus Kayu Lapis Dan Palet
Cahaya Tinggi:

ASME B16.9 CON Peredam Pipa Baja

,

Peredam Pipa Baja ASME B16.9 ECC

,

Peredam Hitam ISO PED A234 WPB

ASME B16.9 CON REDUCER ECC REDUCER SCH40 A234 WPB DENGAN CAT HITAM



Bahan: A234 WPB SS304/304L SS316/316L



Ukuran: 1/2 "-48"



Ketebalan: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





Pelapisan: Cat hitam, Minyak, Galvanis Dingin dan Galvanis Panas Hot



Paket: Kasus Kayu Lapis Dan Palet



Deskripsi Produk Rinci
Nama Produk: SIKU, REDUCER, TEE, CAP Standar: ANSI B16.9,EN10253,DIN
Bahan: A234 WPB/P245GH/S235JRG2/ST37-2 Tipe: Pemasangan Mulus, Pemasangan Dilas
Warna: Minyak Hitam, Anti Karat Baja: Baja Karbon, Baja Tahan Karat
Lokasi: Hebei Pembayaran: 30% Uang Muka, 70% Terhadap Salinan BL
Sertifikat: ISO, PED Pemakaian: Sambungan Pipa

ANSI /ASME B16.9 Dimensi Peredam, Bagan Dimensi Peredam Buttweld Konsentris, Dimensi Peredam Buttweld Eksentrik:

Dimensi Peredam Eknetrik ANSI B16.9

Stainless Steel Reducers Dimensions

Kode RCD REISO BESAR KECIL TINGGI H mm BERAT TEORITIS KG
DN D mm Ketebalan S mm DN d mm Ketebalan s mm
27 21 3/4 26.9 2.3 1/2 21.3 2.0 38 0,08
33 21 1 33.7 2.6 1/2 21.3 2.0 50 0,09
33 27 3/4 26.9 2.3 0,09
42 21 1″1/4 42.4 2.6 1/2 21.3 2.0 50 0.12
42 27 3/4 26.9 2.3 0.13
42 33 1 33.7 2.6 0.14
*48 21 1″1/2 48.3 2.6 1/2 21.3 2.0 64 0.18
48 27 3/4 26.9 2.3 0.19
48 33 1 33.7 2.6 0,20
48 42 1″1/4 42.4 2.6 0,20
60 27 2 60.3 2.9 3/4 26.9 2.3 76 0,30
60 33 1 33.7 2.6 0.31
60 42 1″1/4 42.4 2.6 0.32
60 48 1″1/2 48.3 2.6 0.33
76 33 2″1/2 76.1 2.9 1 33.7 2.6 90 0,40
76 42 1″1/4 42.4 2.6 0,47
76 48 1″1/2 48.3 2.6 0,48
76 60 2 60.3 2.6 0,49
89 42 3 88.9 3.2 1″1/4 42.4 2.6 90 0,55
89 48 1″1/2 48.3 2.6 0,61
89 60 2 60.3 2.9 0,62
89 76 2″1/2 76.1 2.9 0.63
114 48 4 114.3 3.6 1″1/2 48.3 2.6 100 0,85
114 60 2 60.3 2.9 0,98
114 76 2″1/2 76.1 2.9 1.00
114 89 3 88.9 3.2 1.02
139 60 5 139.7 4.0 2 60.3 2.9 127 1.60
139 76 2″1/2 76.1 2.9 1.70
139 89 3 88.9 3.2 1.74
139 114 4 114.3 3.6 1.76
*168 76 6 168.3 4,5 2″1/2 76.1 2.9 140 2.60
168 89 3 88.9 3.2 2.70
168 114 4 114.3 3.6 2.82
168 139 5 139.7 4.0 2.94
219 114 8 219.1 6.3 4 114.3 3.6 152 5.03
219 139 5 139.7 4.0 5.12
219 168 6 168.3 4,5 5.18
*273 114 10 273.0 6.3 4 114.3 3.6 178 7,00
*273 139 5 139.7 4.0 7.20
273 168 6 168.3 4,5 7.40
273 219 8 219.1 6.3 7.55
323 168 12 323.9 7.1 6 168.3 4,5 203 11.00
323 219 8 219.1 6.3 11.10
323 273 10 273 6.3 11.20

kode NB RCD = reduksi konsentris – kode REISO = reduksi eksentrik

* Hanya konsentris



ANSI / ASME B16.9 REDUCER – Toleransi Dimensi Peredam Koncnentrik dan Peredam Pipa Eksentrik

Ukuran Pipa Nominal 1/2 hingga 2.1/2 3 hingga 3.1/2 4 5 sampai 8
Diameter luar
di Bevel (D)		 + 1.6
– 0.8		 1.6 1.6 + 2.4
– 1.6
Diameter dalam di Ujung 0.8 1.6 1.6 1.6
Panjang Keseluruhan (H) 2 2 2 2
Ukuran Pipa Nominal 10 sampai 18 20 hingga 24 26 sampai 30 32 hingga 48
Diameter luar
di Bevel (D)		 + 4
– 3.2		 + 6.4
– 4.8		 + 6.4
– 4.8		 + 6.4
– 4.8
Diameter dalam di Ujung 3.2 4.8 + 6.4
– 4.8		 + 6.4
– 4.8
Panjang Keseluruhan (H) 2 2 5 5
Tebal Dinding (t) Tidak kurang dari 87,5% dari Ketebalan Dinding Nominal

Toleransi dimensi dalam milimeter kecuali dinyatakan lain dan sama ± kecuali seperti yang disebutkan.



Kontak:

Manajer Penjualan: Annie

HEBEI XINFENG TEKANAN TINGGI FLANGE DAN PIPA FITTING CO.,LTD.

Tambahkan.: Kabupaten Mencun, Kota Cangzhou, provinsi Hebei, Cina 061400

Ponsel: 86 18031772012 (wechat, whatsapp)

Telp: 86-317-6016612

Surel: info3@hbxfgj.com

Skype: annie1989723

QQ:532326446
