Detail produk:
|
| Bahan: | A234 Wpb | Ukuran: | 1/2 "KE 48" |
|---|---|---|---|
| Ketebalan: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS | ||
| Cahaya Tinggi: | Fitting Pipa Fabrikasi ERW Berbentuk T,Fitting Pipa Fabrikasi ERW SCH10,SCHXXS Fitting pipa erw Berbentuk T |
||
ANSI B 16.9 BUTT DILAS & mulus SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

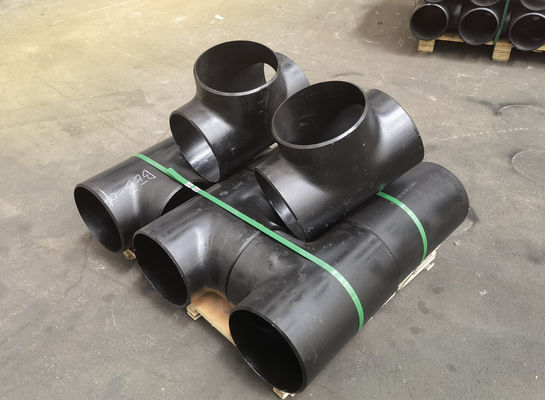

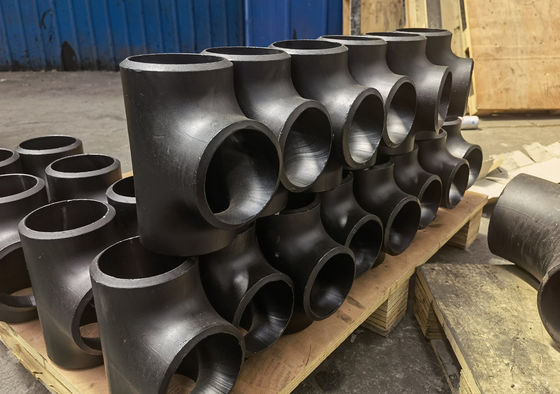

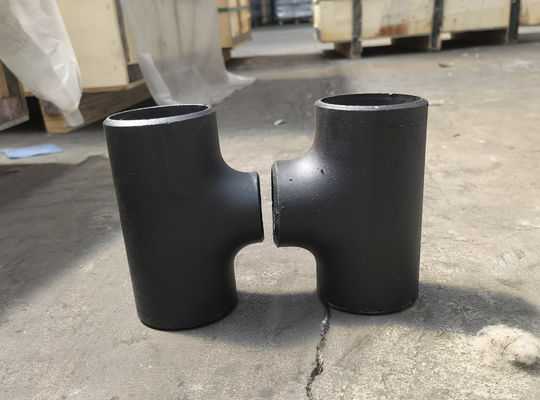

Tee adalah sejenis fitting pipa kimia dengan tiga lubang, yaitu satu saluran masuk dan dua saluran keluar;atau dua saluran masuk dan satu saluran keluar.Ada tee berbentuk T dan Y, dan tee dengan nozel berdiameter sama dan nozel pereduksi, digunakan di persimpangan tiga saluran pipa yang sama atau berbeda.[1] Fungsi utama tee adalah untuk mengubah arah fluida.Kisaran diameter luar adalah dari 2,5″ hingga 60″ (2,5 inci = DN65, 60 inci = DN1500), ketebalan dinding adalah 3-60mm, dari 26″ hingga 60″ (26 inci = DN650, 60 inci = DN1500) untuk pengelasan tee.Ketebalan dinding adalah dari 28 hingga 60mm.Peringkat tekanan adalah Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS.
| spesifikasi | ASME B16.9 Buttweld Tee & Cross Lurus |
|---|---|
| ANSI B16.9 Ukuran Fitting Pipa Tee Lurus Buttweld | Fitting Las Butt Mulus: 1/2" - 24" Kelengkapan Las Butt Dilas: 1/2 "- 48" |
| ASME B16.9 Salib Lurus Ukuran | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| Buttweld Ketebalan Palang Lurus | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS tersedia dengan NACE MR 01-75 |
| Stainless Steel Buttweld Tee Lurus & Jenis Silang | Fitting Pipa Seamless / ERW / Welded / Fabrikasi |
| Perlengkapan Pipa SilangJenis | DN15-DN1200 |
| Koneksi | Pengelasan |
| Radius Tekuk | R=1D, 2D, 3D, 5D, 6D, 8D, 10D atau Perlengkapan Pipa Kustom |
| Rentang Ukuran: | " NB hingga 24" NB dalam Sch 10s, 40s, 80s, 160s, XXS.(DN6~DN100) |
| ASME B16.9 Salib Lurus Perlengkapan | Sudut : 22,5 derajat, 30 derajat, 45 derajat, 90 derajat, 180 derajat, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. Standar: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
| Proses pembuatan | Dorong, Tekan, Tempa, Cast, dll. |
| Sertifikat Uji Tee & Cross Fittings Tee Lurus Buttweld Stainless Steel | EN 10204/3.1B Sertifikat Bahan Baku Laporan Uji Radiografi 100% Laporan Inspeksi Pihak Ketiga, dll |
| Asal & Pabrik | Jepang, India, AS, Korea, Eropa, Ukraina, Rusia |
| Pasar dan industri utama untuk Straight Tee & Cross |
|
| Aplikasi |
|
| Sertifikat Uji Material (MTC) sesuai EN 10204 3.1 dan EN 10204 3.2, Sertifikat Uji yang mensertifikasi NACE MR0103, NACE MR0175 | |
| NPS | OD D |
Pusat-ke-End C |
Pusat-ke-End M |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1¼ | 42.2 | 48 | 48 |
| 1½ | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3½ | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
| Ukuran Pipa Nominal (NPS) | DN | Diameter Luar di Bevel | Pusat-ke-End | |
| Jalankan.C | Toko.M[Catatan (1) dan (2)] | |||
| 1/2 | 15 | 21.3 | 25 | 25 |
| 3/4 | 20 | 26.7 | 29 | 29 |
| 1 | 25 | 33.4 | 38 | 38 |
| 1-1/4 | 32 | 42.2 | 48 | 48 |
| 1-1/2 | 40 | 48.3 | 57 | 57 |
| 2 | 50 | 60.3 | 64 | 64 |
| 2-1/2 | 65 | 73.0 | 76 | 76 |
| 3 | 80 | 88.9 | 86 | 86 |
| 3-1/2 | 90 | 101.6 | 95 | 95 |
| 4 | 100 | 114.3 | 105 | 105 |
| 5 | 125 | 141.3 | 124 | 124 |
| 6 | 150 | 168.3 | 143 | 143 |
| 8 | 200 | 219.1 | 178 | 178 |
| 10 | 250 | 273.0 | 216 | 216 |
| 12 | 300 | 323.8 | 254 | 254 |
| 14 | 350 | 355.6 | 279 | 279 |
| 16 | 400 | 406.4 | 305 | 305 |
| 18 | 450 | 457 | 343 | 343 |
| 20 | 500 | 508 | 381 | 381 |
| 22 | 550 | 559 | 419 | 419 |
| 24 | 600 | 610 | 432 | 432 |
| 26 | 650 | 660 | 495 | 495 |
| 28 | 700 | 711 | 521 | 521 |
| 30 | 750 | 762 | 559 | 559 |
| 32 | 800 | 813 | 597 | 597 |
| 34 | 850 | 864 | 635 | 635 |
| 36 | 900 | 914 | 673 | 673 |
| 38 | 950 | 965 | 711 | 711 |
| 40 | 1000 | 1016 | 749 | 749 |
| 42 | 1050 | 1067 | 762 | 711 |
| 44 | 1100 | 1118 | 813 | 762 |
| 46 | 1150 | 1168 | 851 | 800 |
| 48 | 1200 | 1219 | 889 | 838 |
