Detail produk:
|
| Bahan: | Baja Karbon P245GH, P250GH, P265GH, P280GH, S235JR, C22.8, ST37.2 dan Stainless steel SS304/304L, SS | Ukuran: | DN15-DN3000 |
|---|---|---|---|
| Tekanan: | PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160 | Jenis mengarah: | type01, type02, type04, type05, type11, type12, type13, type21, type32, type34 dan type36 |
| Lapisan: | Cat Hitam, Minyak Anti Karat, Galvanis, Cat Kuning | Permukaan: | Wajah datar (TYPEA), Wajah terangkat(TYPE B1 dan B2) , Lidah (TYPE C) Alur garis kontinu di atas alu |
| Berulir: | NPT dan BSP | Standar: | EN1092-1, DIN Ditempa Flange |
| Cahaya Tinggi: | 503 Service Temporarily Unavailable 503 Service Temporarily Unavailable nginx,FLANGE WEDLING NECK SLIP ON,FLAT THREADED LOOSE FLANGE |
||
DIN / EN1092-1 FLANGE Tempa PN6, PN10, PN16,PN25,PN40,PN63
WEDLING NECK, SLIP ON, BLIND, FLAT, THREADED, LOSE FLANGE
1. EN1092-1 FLANGE
Rentang ukuran: DN15 hingga DN2000
Desain: Type01, Type02 , Type04 , Type05 , Type11, Type12 , Type 13,
Type21, Type 32, Type33 dan Type 34
Tekanan: PN6, PN10, PN16, PN25, PN40, PN63, PN100
Bahan: Baja karbon C22.8, S235JR, P235GH, P245GH, P250GH, P265GH, P280GH.
Baja tahan karat: SS304/304L, SS316/316L, SS321

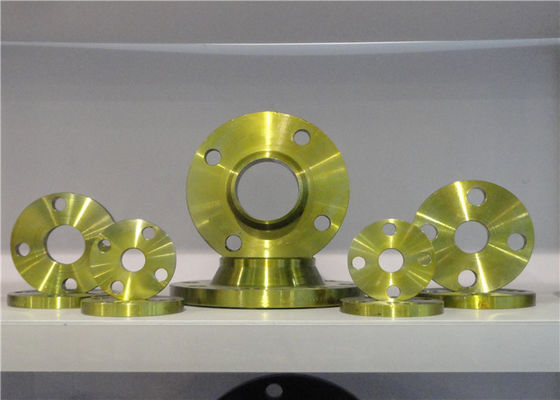

Pelapisan: cat hitam, cat kuning, minyak anti karat, galvanis dingin dan panas, dilapisi epoksi
Permukaan: Wajah datar (TYPEA), Wajah terangkat (TYPE B1 dan B2), Lidah (TYPE C),
Groove garis kontinu di atas grove (TYPE D),
Keran(TIPE E) Reses(TIPE F) Keran cincin-O(TIPE G) Alur cincin-O(TIPE H)
| Ketik 01: Pelat (slip-on) flange untuk pengelasan | Tipe 13: Flensa berulir hub |
| Ketik 02: Flensa pelat longgar dengan kerah pelat yang dilas | Ketik 21: Flensa integral |
| Ketik 04: Flensa pelat longgar dengan kerah leher las | Ketik 32: Kerah pelat yang dilas |
| Ketik 05: Flensa kosong (buta) | Tipe 33: Ujung pipa yang tersusun |

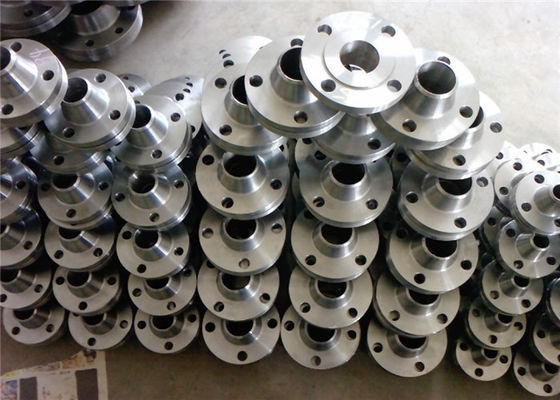

| Ketik 11: Flensa leher las | Ketik 34: Kerah leher las |

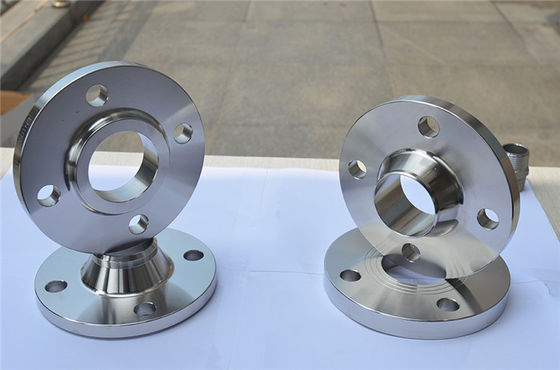

| Tipe 12: Flensa slip-on hub untuk pengelasan |
2. DIN FLANGE
Rentang ukuran: DN15 hingga DN3000
Rancangan:
slip on flange (flange datar): DIN2573,2576,2502,2503, 2543,2545
pengelasan leher falnge: DIN2631,2632,2633,2634,2635,2636,2637
flensa buta: DIN 2527 PN6, PN10, PN16, PN25, PN40
falnge berulir: DIN2565,2566,2567,2568,2569
flensa longgar: DIN 2641,2642,2655,2656
slip hubbed pada flensa: DIN86029,86030
Bahan: Baja karbon ST37.2,S235JR,C22.8.
Besi tahan karat SS304/304L, SS316/316L, SS321
DIN / EN1092-1 DETAIL FLANGE:
| FLANGE DIN / EN | |||
| Tipe | Norma | Tekanan nominal | Dimensi |
| Pengelasan Leher Flange | EN1092-1 Tip11 | PN6-PN100 | DN10-DN2000 |
| DIN 2631 - DIN 2637 | |||
| Flensa Buta | EN1092-1 Tip05 | PN6-PN100 | DN10-DN2000 |
| DIN 2527 | PN6-PN40 | ||
| Flensa datar untuk pengelasan | DIN 2573/DIN2576/DIN2502/DIN2503/ DIN2543/DIN2544/DIN2545 |
PN6-PN100 | DN10-DN2000 |
| EN1092-1 Tip01 | PN6-PN40 | DN10-DN3000 | |
| Flensa Longgar + Kerah las |
DIN2641/DIN2642/DIN2655/DIN2656 | PN6-40 | DN10-DN800 |
| EN1092-1 Tip02 | DN10-DN2000 | ||
| EN1092-1 Tip32 | |||
| Flensa Longgar + Kerah Leher Las |
DIN 2673 | PN10 | DN10-DN1200 |
| EN1092-1 Ketik04 | PN6-PN40 | DN10-DN2000 | |
| EN1092-1 Tip34 | |||

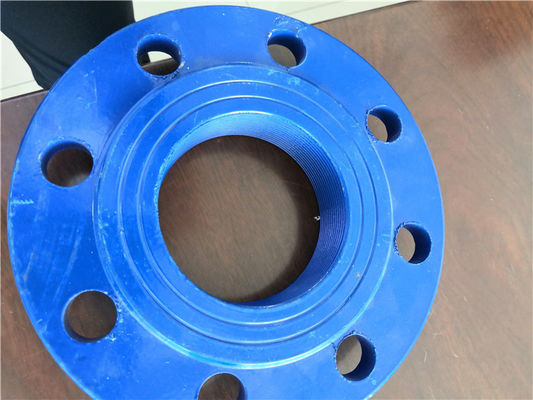

| Flensa berulir | EN1092-1 Tip13 | PN6-PN100 | DN10-DN600 |
| DIN2565,2566,2567,2568,2569 | DN10-DN150 | ||
| Slip Pada Flange | EN1092-1 Tipe12 | PN6-PN100 | DN10-DN600 |
| DIN86029/DIN86030 | PN10-PN16 | DN10-DN1000 | |
