Pipa Fitting Asme B16 9 Elbow Tee Reducer Cap Sch40 Sch80 Minyak Anti Karat Hitam

Pemasangan Pipa B16.9 Siku ;Tee;Reducer;Cap;Sch40;Sch80;Hitam;Oli Anti Karat

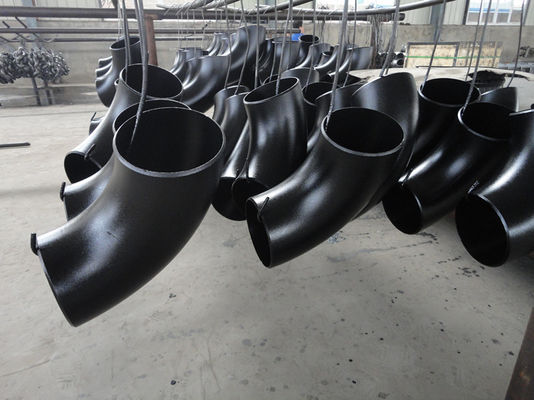

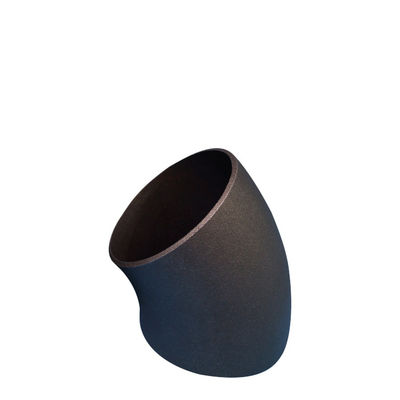

Salah satu metode yang paling umum untuk membuat siku adalah menggunakan pelengkungan mandrel panas dari pipa baja lurus.Setelah memanaskan pipa baja pada suhu tinggi, pipa didorong, diperluas, ditekuk oleh alat bagian dalam mandrel langkah demi langkah.Menerapkan pelengkungan mandrel panas dapat menghasilkan siku mulus berbagai ukuran lebar.Karakteristik dari mandrel bending sangat tergantung pada bentuk dan dimensi integral dari mandrel.Keuntungan penggunaan siku pembengkokan panas termasuk penyimpangan ketebalan yang lebih kecil dan radius tekukan yang lebih kuat daripada jenis metode pembengkokan lainnya.Sementara itu, menggunakan pembengkokan sebagai ganti pembengkokan prefabrikasi secara substansial mengurangi jumlah las yang dibutuhkan.Ini mengurangi jumlah pekerjaan yang diperlukan dan meningkatkan kualitas dan kegunaan pipa.Namun, cold bending adalah proses membengkokkan pipa baja lurus pada suhu normal di mesin bending.Pembengkokan dingin cocok untuk pipa dengan diameter luar 17,0 hingga 219,1 mm, dan ketebalan dinding 2,0 hingga 28,0 mm.Jari-jari lentur yang direkomendasikan adalah 2,5 x Do.Biasanya pada radius lentur 40D.Dengan menggunakan pembengkokan dingin, kita bisa mendapatkan siku radius kecil, tetapi kita perlu mengemas bagian dalamnya dengan pasir untuk mencegah kerutan.Pembengkokan dingin adalah metode pembengkokan yang cepat dan murah.Ini adalah pilihan kompetitif untuk membuat saluran pipa dan suku cadang mesin.

Proses Pembuatan Welded Elbow (Kecil & Besar)

Siku yang dilas terbuat dari pelat baja, jadi bukan siku baja yang mulus.Gunakan cetakan dan tekan pelat baja ke bentuk siku, lalu las jahitannya menjadi siku baja akhir.Ini adalah metode produksi siku yang lama.Beberapa tahun terakhir siku ukuran kecil hampir dibuat dari pipa baja sekarang.Untuk elbow ukuran besar, misalnya, sangat sulit untuk memproduksi elbow di atas 36” OD dari pipa baja .Jadi biasanya dibuat dari pelat baja, menekan pelat ke bentuk setengah siku, dan mengelas kedua bagian menjadi satu.Karena siku dilas di tubuhnya, pemeriksaan sambungan las diperlukan.Biasanya kita menggunakan pemeriksaan X-Ray sebagai NDT.

ASTM A234

Spesifikasi ini mencakup baja karbon tempa & alat kelengkapan baja paduan dengan konstruksi mulus dan dilas.Kecuali konstruksi mulus atau dilas ditentukan secara berurutan, keduanya dapat dilengkapi dengan pilihan pemasok.Semua alat kelengkapan konstruksi yang dilas sesuai standar ini dilengkapi dengan radiografi 100%.Di bawah ASTM A234, beberapa nilai tersedia tergantung pada komposisi kimia.Pemilihan akan tergantung pada bahan pipa yang terhubung ke alat kelengkapan ini.

Beberapa nilai yang tersedia di bawah spesifikasi ini dan spesifikasi bahan pipa terhubung yang sesuai tercantum di bawah ini:

ASTM A403

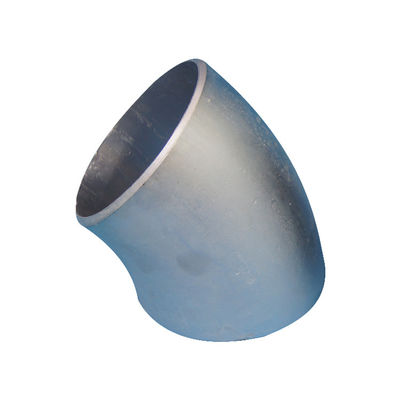

Spesifikasi ini mencakup dua kelas umum, WP & CR, dari fitting baja tahan karat austenitik tempa dengan konstruksi mulus dan dilas.
Fitting Kelas WP diproduksi dengan persyaratan ASME B16.9 & ASME B16.28 dan dibagi menjadi tiga subkelas sebagai berikut:

• WP – Diproduksi dari produk mulus dengan metode pembuatan yang mulus.
• WP – W Fitting ini mengandung las dan semua lasan yang dibuat oleh pabrikan fitting termasuk las pipa awal jika pipa dilas dengan penambahan bahan pengisi diradiografi.Namun tidak ada radiografi yang dilakukan untuk pengelasan pipa awal jika pipa dilas tanpa penambahan bahan pengisi.
• WP-WX Fitting ini berisi lasan dan semua lasan baik yang dibuat oleh pabrikan fitting atau oleh pabrikan bahan awal difoto dengan radiografi.

Fitting Kelas CR diproduksi dengan persyaratan MSS-SP-43 dan tidak memerlukan pemeriksaan non-destruktif.

Di bawah ASTM A403 beberapa nilai tersedia tergantung pada komposisi kimia.Pemilihan akan tergantung pada bahan pipa yang terhubung ke alat kelengkapan ini.Beberapa nilai yang tersedia di bawah spesifikasi ini dan spesifikasi bahan pipa terhubung yang sesuai tercantum di bawah ini:

ASTM A420

Spesifikasi ini mencakup baja karbon tempa dan fitting baja paduan konstruksi mulus & dilas yang dimaksudkan untuk digunakan pada suhu rendah.Ini mencakup empat kelas WPL6, WPL9, WPL3 & WPL8 tergantung pada komposisi kimianya.Kelengkapan WPL6 diuji benturan pada suhu – 50° C, WPL9 pada suhu -75° C, WPL3 pada suhu -100 ° C dan WPL8 pada suhu -195° C.

Peringkat tekanan yang diijinkan untuk alat kelengkapan dapat dihitung untuk pipa lurus mulus sesuai dengan aturan yang ditetapkan dalam bagian yang berlaku dari ASME B31.3.

Ketebalan dinding pipa dan jenis bahan harus sesuai dengan yang dipesan untuk digunakan, identitasnya pada alat kelengkapan sebagai pengganti tanda peringkat tekanan.
