Detail produk:
|
| BAHAN: | SS304/304L SS316/316L KARBON TEEL ST37.2, CS S235JR, P245GH, SS304/L, SS316/L | TEKANAN: | PN6, PN10, PN16, PN25, PN40, PN63, PN100 |
|---|---|---|---|
| STANDAR: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA KELAS D, DIN, EN1092-1 | TIPE: | WN FLANGE, SO FLANGE, BLIND FLANGE, SW FLANGE, PLATE FLANGE, LAP JOINT FLANGE |
| UKURAN: | 1/2" SAMPAI 80", 0,5 INCI SAMPAI 80 INCI | PENGOBATAN PERMUKAAN: | LUKISAN HITAM, LUKISAN KUNING, GALVANISING, MINYAK ANTI KARAT |

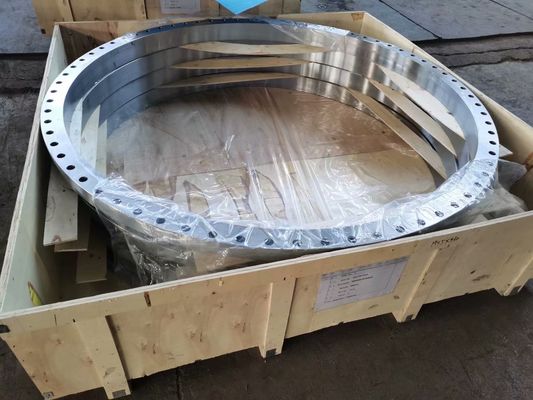

| FLANGE WAJAH SEGEL: | WAJAH NAIK (RF), WAJAH DATA (FF), JENIS BERSAMA CINCIN (RTJ) | Kemasan: | Kasing / palet kayu lapis yang layak untuk laut |
| Istilah Harga: | FOB, CIF, CFR | Periode produksi: | kurang dari 60 ton dalam 30 hari, lebih dari 60 ton 50 hari |
| Sertifikat: | PED, ISO | ||
| Cahaya Tinggi: | din 2502 flensa stainless steel ditempa,flensa stainless steel pn6 ditempa,flensa din 2566 ditempa |
||

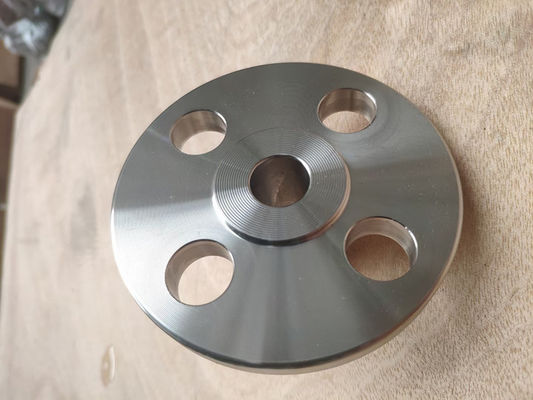

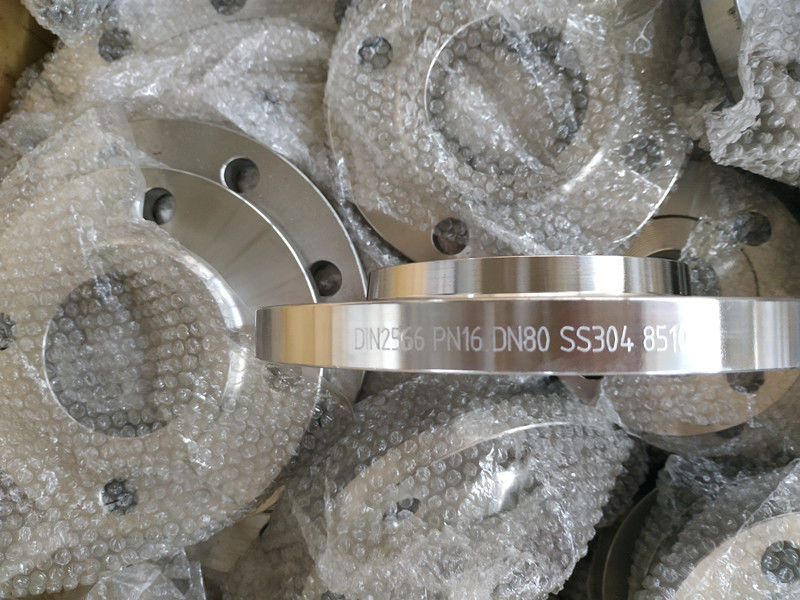

STAINLESS STEEL FLANGE DIN EN1092-1 TYPE01 PLATE FLANGE DIN2502 FORGED FLANGE DIN2633 EN1092 TYPE11 THD FLANGE DIN2566
1, Standar DIN untuk satu seri flensa ini menetapkan persyaratan untuk flensa baja melingkar dalam penunjukan PN PN 2.5 hingga PN 100 dan ukuran nominal dari DN 10 hingga DN 4000. Standar ini menetapkan jenis flensa dan permukaannya, dimensi.toleransi.threading.ukuran baut.permukaan akhir permukaan sambungan flensa.menandai.bahan.peringkat tekanan/suhu dan perkiraan massa flensa.Standar ini tidak berlaku untuk flensa yang dibuat dari batang batang dengan cara diputar, atau untuk flensa tipe 11, 12 dan 13 yang dibuat dari bahan pelat.
2, Referensi normatif Standar DIN ini dilengkapi dengan ketentuan referensi bertanggal atau tidak bertanggal dari publikasi lain.Rujukan normatif ini dikutip di tempat yang sesuai dalam teks dan publikasi dicantumkan setelahnya.Untuk referensi bertanggal, amandemen atau revisi selanjutnya dari salah satu publikasi ini berlaku untuk Standar Eropa ini hanya jika dimasukkan dalam t melalui amandemen atau revisi.Untuk referensi tak bertanggal, edisi pengujian publikasi mengacu pada appiies (termasuk amandemen).
| Bahan | : | 1. Stainless Steel ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404, DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 2. Baja Karbon ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN1.0402, DIN1.0460, DIN1.0619 |
| Dimensi | : | EN 1092-1 |
| Ukuran | : | DN10 ~ DN4000 |
| Tekanan | : | PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400 |
| Jenis No. | : | Flange Plat Tipe 01 (slip on) untuk Pengelasan, Flensa Loose Plate Tipe 02 dengan Weld On Plate Collar atau untuk ujung pipa lapped, Flensa Loose Plate Tipe 04 dengan Kerah Leher Las, Flange Blind Tipe 05, Flange Leher Las Tipe 11, Tipe 12 Flensa Slip On Hubbed untuk Pengelasan, Flensa Berulir Hubbed Tipe 13, Flensa Integral Tipe 21, Kerah Las Tipe 32 pada Pelat, Ujung Pipa Tipe 33 Lapped, Kerah Leher Leher Tipe 34, Leher Las Tipe 35, Kerah Ditekan Tipe 36 dengan leher panjang, Ketik 37 Ditekan Kerah |
| Tipe Wajah | : | A - Wajah Datar (FF), B - Wajah Mengangkat (RF), C - Lidah, D - Alur, E - Keran, F - Reses, Keran cincin-G, Alur H - O'ring |
| Lapisan | : | Cat Anti Karat, Cat Minyak Hitam, Kuning Transparan, Seng Disepuh, Galvanis Dingin dan Panas |
| UKURAN | BAHAN | JENIS FLANGE |
| 1/2 "-80" | Besi tahan karat | flensa leher las |
| Slip pada Flange | ||
| flensa las soket | ||
| Flensa Sambungan LAP | ||
| Flensa berulir | ||
| tutup katup | ||
| BAJA KARBON, BAJA STAINLESS | flensa leher las | |
| Slip pada Flange | ||
| flensa las soket | ||
| Flensa Sambungan LAP | ||
| Flensa berulir | ||
| tutup katup | ||

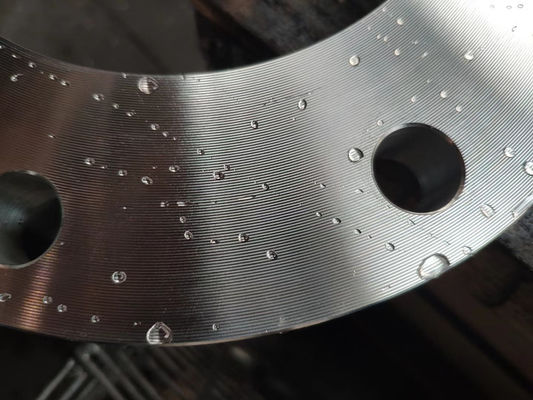

| Wajah penyegelan flensa | RF dengan hasil akhir bergerigi | |
| FF dengan 3 garis air | ||
| FF dengan hasil akhir yang halus | ||
| RTJ (Jenis Sambungan Cincin) | ||
| FF dengan finishing bergerigi | ||
| RF dengan saluran air |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
