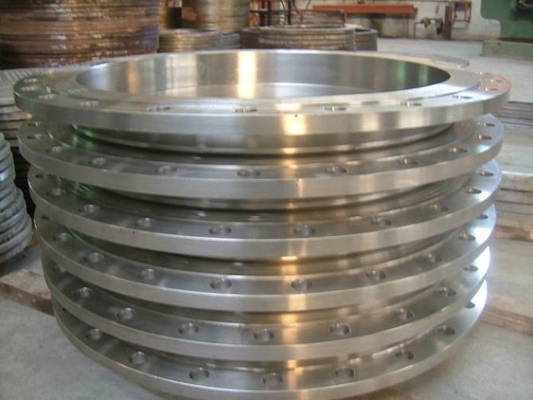

600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged

600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged
600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged 600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged 600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged 600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged

Gambar besar :  600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged

Detail produk:
Tempat asal: Cina
Nama merek: XF
Sertifikasi: TUV , ISO9001
Nomor model: " (15 NB) hingga 48" (1200NB) dalam 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 100 pcs
Harga: --

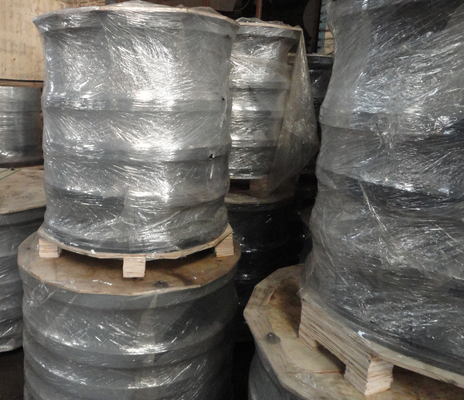

Kemasan rincian: Tidak ada Fumigate atau Fumigate Plywood / Wood Pallet atau Case
Waktu pengiriman: 30 HARI -40 HARI
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T
Menyediakan kemampuan: 2000-3000 Ton per bulan
Kontak

600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged

Deskripsi
Baja karbon: ,S235JRG2,P245GH,P250GH,A105,SS400,SF440 Besi tahan karat: F304 F304L F316 F316L
Ukuran: 1/2" NB SAMPAI 48"NB Tekanan: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500LBS, 2500LBS
Pengobatan permukaan: Minyak Anti Karat, Cat Anti Karat Transparan / Kuning / Hitam, Seng, Galvanis yang Dicelup Panas Sedang mengemas: Tidak ada Fumigate atau Fumigate Plywood / Wood Pallet atau Case
Penggunaan: Ladang Minyak, Lepas Pantai, Sistem Air, Pembuatan Kapal, Gas Alam, Tenaga Listrik, Proyek Pipa, dll
Cahaya Tinggi:

600 lbs stainless steel slip on flange

,

ss304l stainless steel slip on flange

,

ss slip on flange ditempa

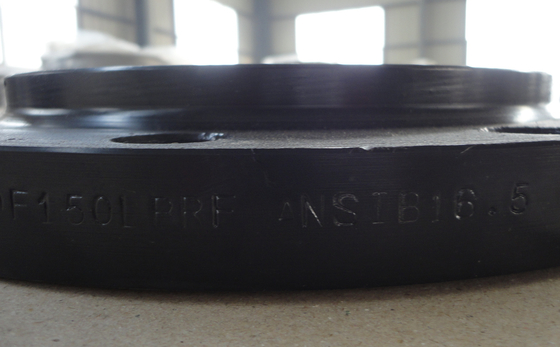

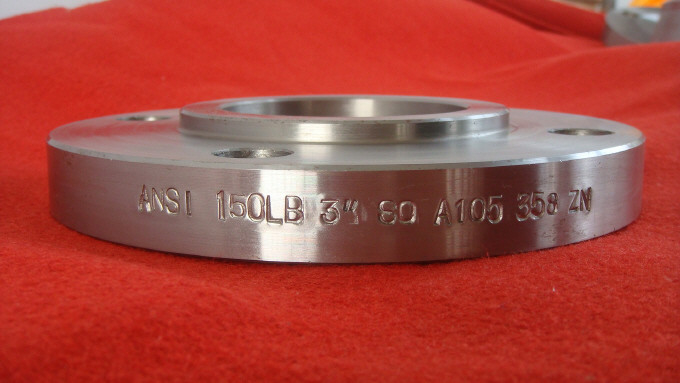

ANSI B16.5 CLASS 150 FLANGE SLIP PADA A105 CARBON STEEL DAN SS304L STAINLESS STEEL FORGED FLANGE



ASME/ANSI B16.5menyediakan

  • leher las
  • tergelincir
  • las soket
  • berulir
  • sendi pangkuan
  • buta

dimensi flange untuk pipa mulai 1/2" hingga 24" - di kelas mulai 150 hingga 2500. Perhatikan bahwa peringkatnya berada dalam langkah-langkah dengan terminologi sepertikelas ASME xxxatauAPI xxxx.

Secara umum Anda perlu menentukan jadwal (ketebalan) pipa yang terhubung saat dilas ke flensa.Sambungan las soket dan sambungan ulir tidak terpengaruh oleh ketebalan dinding dan hanya memerlukan OD.

Ukuran Pipa Nominal
NPS
(inci)		 Kelas 150
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-1/2 4 1/2 0.62 2-3/8
3/4 3-7/8 4 1/2 0.62 2-3/4
1 4-1/4 4 1/2 0.62 3-1/8
1-1/4 4-5/8 4 1/2 0.62 3-1/2
1-1/2 5 4 1/2 0.62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3/4
16 23-1/2 16 1 1.12 21-1/4
18 25 16 1-1/8 1.25 22-3/4
20 27-1/2 20 1-1/8 1.25 25
24 32 20 1-1/4 1.38 29-1/2
  • 1 inci = 25,4 mm
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 300
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1.12 15-1/4
12 20-1/2 16 1-1/8 1.25 17-3/4
14 23 20 1-1/8 1.25 20-1/4
16 25-1/2 20 1-1/4 1.38 22-1/2
18 28 24 1-1/4 1.38 24-3/4
20 30-1/2 24 1-1/4 1.38 27
24 36 24 1-1/2 1.62 32
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 400
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1.12 13
10 17-1/2 16 1-1/8 1.25 15-1/4
12 20-1/2 16 1-1/4 1.38 17-3/4
14 23 20 1-1/4 1.38 20-1/4
16 25-1/2 20 1-3/8 1.5 22-1/2
18 28 24 1-3/8 1.5 24-3/4
20 30-1/2 24 1-1/2 1.62 27
24 36 24 1-3/4 1.88 32
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 600
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1.12 10-1/2
6 14 12 1 1.12 11-1/2
8 16-1/2 12 1-1/8 1.25 13-3/4
10 20 16 1-1/4 1.38 17
12 22 20 1-1/4 1.38 19-1/4
14 23-3/4 20 1-3/8 1.5 20-3/4
16 27 20 1-1/2 1.62 23-3/4
18 29-1/4 20 1-5/8 1.75 25-3/4
20 32 24 1-5/8 1.75 28-1/2
24 37 24 1-7/8 2 33
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 900
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1.25 9-1/4
5 13-3/4 8 1-1/4 1.38 11
6 15 12 1-1/8 1.25 12-1/2
8 18-1/2 12 1-3/8 1.5 15-1/2
10 21-1/2 16 1-3/8 1.5 18-1/2
12 24 20 1-3/8 1.5 21
14 25-1/4 20 1-1/2 1.62 22
16 27-3/4 20 1-5/8 1.75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2.12 29-1/2
24 41 20 2-1/2 2.62 35-1/2
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 1500
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 10-1/2 8 1-1/8 1.25 8
4 12-1/4 8 1-1/4 1.38 9-1/2
5 14-3/4 8 1-1/2 1.62 11-1/2
6 15-1/2 12 1-3/8 1.5 12-1/2
8 19 12 1-5/8 1.75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2.12 22-1/2
14 29-1/2 16 2-1/4 2.38 25
16 32-1/2 16 2-1/2 2.62 27-3/4
18 36 16 2-3/4 2.88 30-1/2
20 38-3/4 16 3 3.12 32-3/4
24 46 16 3-1/2 3.62 39
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 2500
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1.12 5-1/8
1-1/2 8 4 1-1/8 1.25 5-3/4
2 9-1/4 8 1 1.12 6-3/4
2-1/2 10-1/2 8 1-1/8 1.25 7-3/4
3 12 8 1-1/4 1.38 9
4 14 8 1-1/2 1.62 10-3/4
5 16-1/2 8 1-3/4 1.88 12-3/4
6 19 8 2 2.12 14-1/2
8 21-3/4 12 2 2.12 17-1/4
10 26-1/2 12 2-1/2 2.62 21-1/4
12 30 12 2-3/4 2.88 24-3/8



600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged 0600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged 1600 Lbs Ss304l Stainless Steel Slip Pada Flange Forged 2
