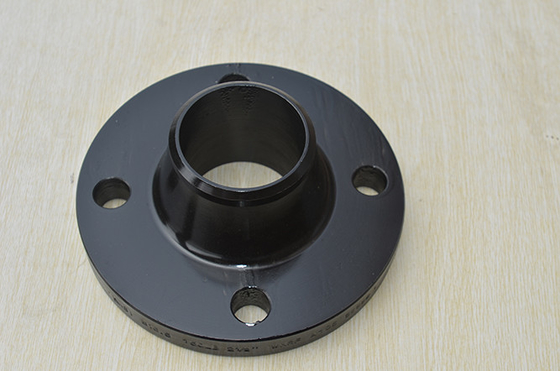

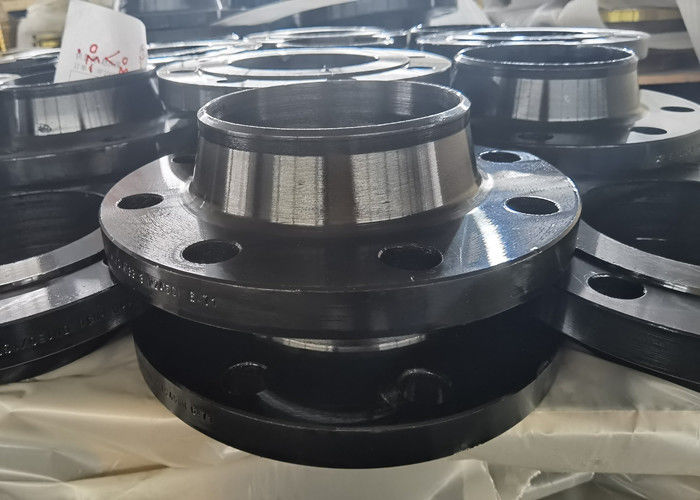

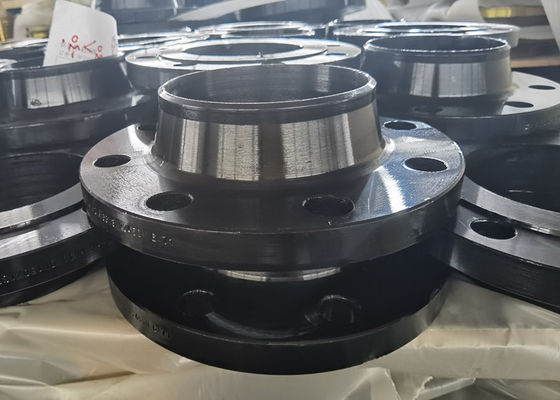

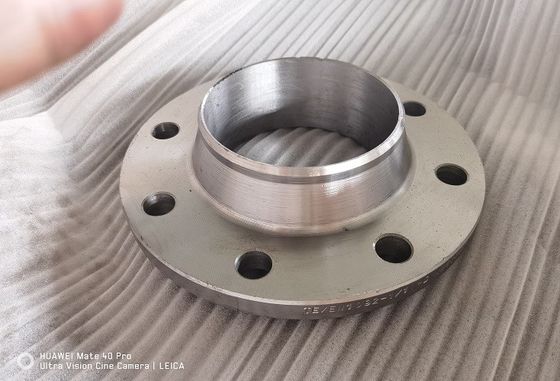

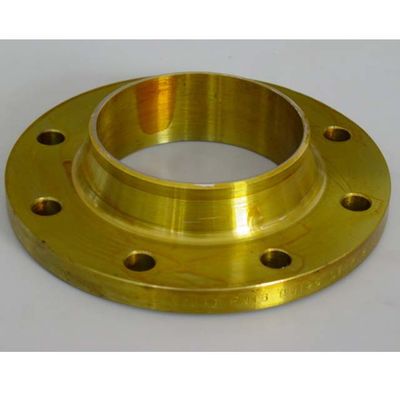

Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105

Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105
Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105 Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105 Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105 Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105

Gambar besar :  Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105

Detail produk:
Tempat asal: CINA
Nama merek: XF
Sertifikasi: TUV , ISO9001
Nomor model: " (15 NB) hingga 48" (1200NB) dalam 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 100 PCS
Harga: --
Kemasan rincian: Tidak ada Fumigate atau Fumigate Plywood / Wood Pallet atau Case
Waktu pengiriman: 30 HARI -40 HARI
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T
Menyediakan kemampuan: 2000-3000 Ton per bulan
Kontak

Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105

Deskripsi
Baja karbon: ,S235JRG2,P245GH,P250GH,A105,SS400,SF440 Besi tahan karat: F304 F304L F316 F316L
Ukuran: 1/2" NB SAMPAI 48"NB Tekanan: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500LBS, 2500LBS
Pengobatan permukaan: Minyak Anti Karat, Cat Anti Karat Transparan / Kuning / Hitam, Seng, Galvanis yang Dicelup Panas Sedang mengemas: Tidak ada Fumigate atau Fumigate Plywood / Wood Pallet atau Case
Penggunaan: Ladang Minyak, Lepas Pantai, Sistem Air, Pembuatan Kapal, Gas Alam, Tenaga Listrik, Proyek Pipa, dll
Cahaya Tinggi:

sch40 flange welding neck

,

a105 flange welding neck

,

ansi wnrf flange

ANSI B16.5 CLASS 150 FLANGE WELDING NECK SCH40 STEEL PIPA A105 CARBON STEEL DAN SS304 STAINLESS STEEL FLANGE Tempa



ASME/ANSI B16.5menyediakan

  • leher las
  • tergelincir
  • las soket
  • berulir
  • sendi pangkuan
  • buta

dimensi flange untuk pipa mulai 1/2" hingga 24" - di kelas mulai 150 hingga 2500. Perhatikan bahwa peringkatnya berada dalam langkah-langkah dengan terminologi sepertikelas ASME xxxatauAPI xxxx.

Secara umum Anda perlu menentukan jadwal (ketebalan) pipa yang terhubung saat dilas ke flensa.Sambungan las soket dan sambungan ulir tidak terpengaruh oleh ketebalan dinding dan hanya memerlukan OD.

Ukuran Pipa Nominal
NPS
(inci)		 Kelas 150
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-1/2 4 1/2 0.62 2-3/8
3/4 3-7/8 4 1/2 0.62 2-3/4
1 4-1/4 4 1/2 0.62 3-1/8
1-1/4 4-5/8 4 1/2 0.62 3-1/2
1-1/2 5 4 1/2 0.62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3/4
16 23-1/2 16 1 1.12 21-1/4
18 25 16 1-1/8 1.25 22-3/4
20 27-1/2 20 1-1/8 1.25 25
24 32 20 1-1/4 1.38 29-1/2
  • 1 inci = 25,4 mm
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 300
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1.12 15-1/4
12 20-1/2 16 1-1/8 1.25 17-3/4
14 23 20 1-1/8 1.25 20-1/4
16 25-1/2 20 1-1/4 1.38 22-1/2
18 28 24 1-1/4 1.38 24-3/4
20 30-1/2 24 1-1/4 1.38 27
24 36 24 1-1/2 1.62 32
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 400
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1.12 13
10 17-1/2 16 1-1/8 1.25 15-1/4
12 20-1/2 16 1-1/4 1.38 17-3/4
14 23 20 1-1/4 1.38 20-1/4
16 25-1/2 20 1-3/8 1.5 22-1/2
18 28 24 1-3/8 1.5 24-3/4
20 30-1/2 24 1-1/2 1.62 27
24 36 24 1-3/4 1.88 32
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 600
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1.12 10-1/2
6 14 12 1 1.12 11-1/2
8 16-1/2 12 1-1/8 1.25 13-3/4
10 20 16 1-1/4 1.38 17
12 22 20 1-1/4 1.38 19-1/4
14 23-3/4 20 1-3/8 1.5 20-3/4
16 27 20 1-1/2 1.62 23-3/4
18 29-1/4 20 1-5/8 1.75 25-3/4
20 32 24 1-5/8 1.75 28-1/2
24 37 24 1-7/8 2 33
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 900
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1.25 9-1/4
5 13-3/4 8 1-1/4 1.38 11
6 15 12 1-1/8 1.25 12-1/2
8 18-1/2 12 1-3/8 1.5 15-1/2
10 21-1/2 16 1-3/8 1.5 18-1/2
12 24 20 1-3/8 1.5 21
14 25-1/4 20 1-1/2 1.62 22
16 27-3/4 20 1-5/8 1.75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2.12 29-1/2
24 41 20 2-1/2 2.62 35-1/2
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 1500
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 10-1/2 8 1-1/8 1.25 8
4 12-1/4 8 1-1/4 1.38 9-1/2
5 14-3/4 8 1-1/2 1.62 11-1/2
6 15-1/2 12 1-3/8 1.5 12-1/2
8 19 12 1-5/8 1.75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2.12 22-1/2
14 29-1/2 16 2-1/4 2.38 25
16 32-1/2 16 2-1/2 2.62 27-3/4
18 36 16 2-3/4 2.88 30-1/2
20 38-3/4 16 3 3.12 32-3/4
24 46 16 3-1/2 3.62 39
Ukuran Pipa Nominal
NPS
(inci)		 Kelas 2500
diameter
Penghubung jalur pipa
(inci)		 Tidak.
dari
Baut		 diameter
Baut
(inci)		 diameter
Lubang baut
(inci)		 Baut
Lingkaran
(inci)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1.12 5-1/8
1-1/2 8 4 1-1/8 1.25 5-3/4
2 9-1/4 8 1 1.12 6-3/4
2-1/2 10-1/2 8 1-1/8 1.25 7-3/4
3 12 8 1-1/4 1.38 9
4 14 8 1-1/2 1.62 10-3/4
5 16-1/2 8 1-3/4 1.88 12-3/4
6 19 8 2 2.12 14-1/2
8 21-3/4 12 2 2.12 17-1/4
10 26-1/2 12 2-1/2 2.62 21-1/4
12 30 12 2-3/4 2.88 24-3/8



Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105 0Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105 1

Ansi B16.5 Kelas 150 Flange Welding Neck Sch40 Pipe A105 2



Label:

Baja Karbon ANSI B16.5 Flange,

ANSI B16.5 B16.47 SORF FLANGE,

FLANGE Wnrf 150lbs 300lbs 316l
