Detail produk:
|
| Jenis pengelasan: | pantat dilas | JENIS PEMASANGAN: | SIKU , TEE , REDUCER , CAP |
|---|---|---|---|
| Lapisan: | MINYAK ANTI KARAT, LUKISAN HITAM, GALVANIS | ukuran: | 1/2 "-80" |
| Bahan: | Baja Karbon, Baja Tahan Karat | Ketebalan: | SCH10, SCH20, STD, SCH40, SCH80, SCH160 , XXS |
| Pengobatan permukaan: | mulus, dilas | Standar: | ASME B16.9 / B16.28 |
| Cahaya Tinggi: | asme b16.9 butt welded pipe fittings,wpb elbow butt welded pipe fittings,asme b16.28 butt weld elbow |
||
ASME B16.9 B16.28 Butt Welded Pipe Fittings A234WPB Elbow Tee Reducer Cap
ASME B16.9mencakup dimensi keseluruhan, toleransi, peringkat, pengujian, dan penandaan untuk fitting buttwelding karbon tempa dan baja paduan buatan pabrik NPS 1/2 hingga 48 (DN 15 hingga 1200).Ini mencakup alat kelengkapan dari setiap ketebalan dinding yang dapat diproduksi.Standar ini tidak mencakup fitting buttwelding tahan korosi tekanan rendah.Lihat MSS SP-43, Kelengkapan Pengelasan Butt Stainless Steel Tempa.
Siku radius pendek dan pengembalian, yang sebelumnya termasuk dalamASME B16.28-1994, termasuk dalam standar ini.
B16.9 akan digunakan bersama dengan peralatan yang dijelaskan dalam volume lain dari seri standar ASME B16 serta dengan standar ASME lainnya, seperti Kode Boiler dan Bejana Tekan dan Kode Perpipaan B31.
Jenis pas:

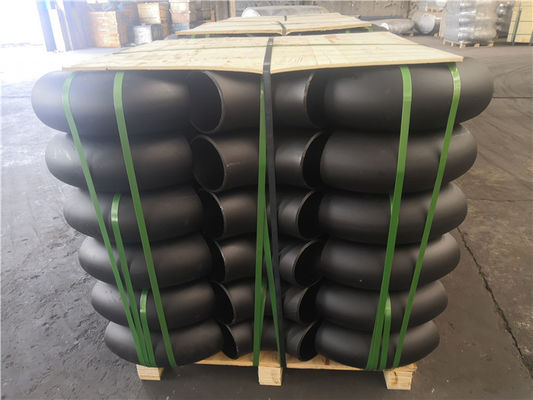

Elbow LR ( raidus panjang) SR (radius pendek) 45/60/90/180DEG;3D/5D Tekuk 45DEG/90DEG;

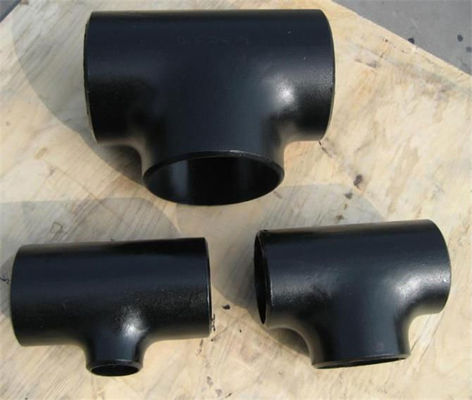

Tee, Tee sama, Tee pereduksi, silang , sadel

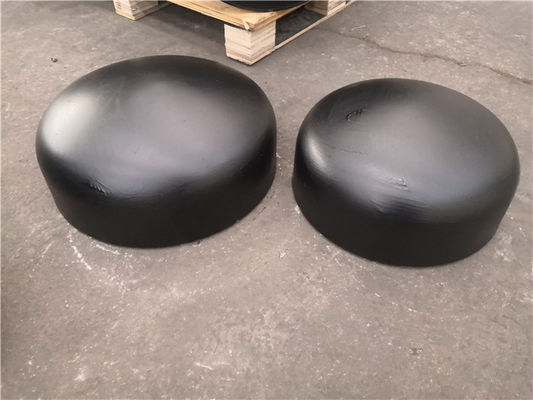

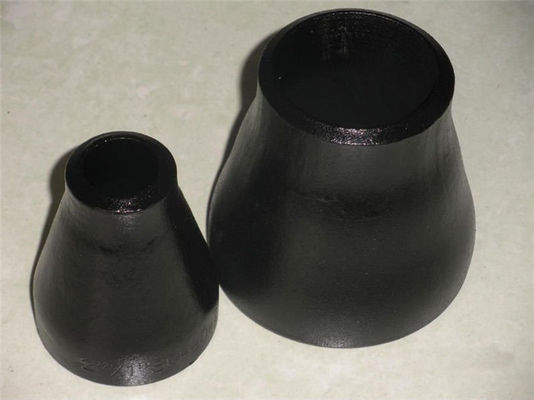

Peredam Peredam konsentris, Peredam eksentrik, tutup ujung pipa
Bahan:
baja karbon ASTM A234 WPB, WP9, ASTM A420 Gr.WPL6, ASTM A105, ASTM A694 F42-F70
baja tahan karat ASTM A403 WP304/304L;WP316/316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
| NPS | OD D |
90 ° Rad panjang Pusat ke Akhir SEBUAH |
45° Rad panjang Pusat ke Akhir B |
90 ° 3D Pusat ke Akhir SEBUAH |
45° 3D Pusat ke Akhir B |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
