Detail produk:
|
| produk: | Menempa flensa pipa baja steel | Standar: | BS4504, BS10 TABEL D, |
|---|---|---|---|
| Jenis mengarah: | 101 Plat, 105 Blind, 111 leher las, 112 Slip on, 113 ulir | Tekanan: | PN6; PN6; PN10; PN10; PN16; PN16; PN25; PN25; |

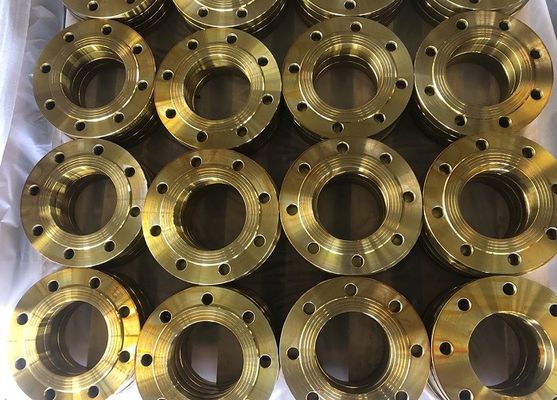

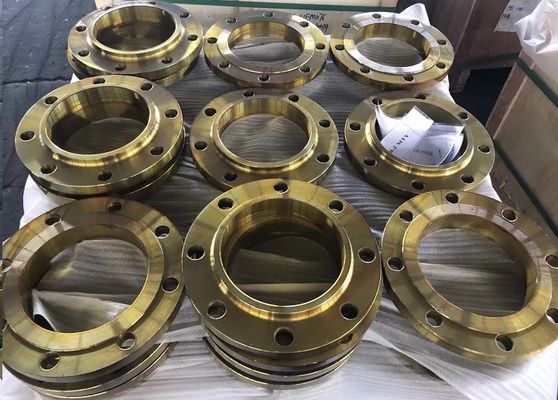

| Bahan: | carbon steel A105, C22.8; baja karbon A105, C22.8; Stainless steel 304/304L, 316/31 | lapisan antirust: | Cat warna kuning keemasan, Cat hitam, Hot dip galvanized |
| Kisaran ukuran: | DN10-2000; DN10-2000; 1/2" to 80" 1/2 "sampai 80" | ||
| Cahaya Tinggi: | DIN Tempa Pipa Baja Flange BS4504,EN1092-1 Flange BS4504 PN16,Welding Neck A105 C22.8 Flange |
||
Flange Baja BS4504 EN1092-1 DIN
Flange BS4504 PN16 Welding neck A105
Standar metrik Inggris BS4504 sekarang sudah usang dan digantikan oleh EN1092- edisi 09-2008 untuk flensa baja yang juga menggabungkan standar DIN.Pengeboran flensa di EN1092-1 umumnya sama dengan BS4504 dan DIN2501 tetapi EN1092--1 mencakup jangkauan yang lebih luas.Meskipun BS 4504 sudah usang, BS 4504 tetap digunakan untuk dimensi tugas ringan, flensa baja tahan karat ekonomis dalam aplikasi di mana ketahanan korosi dan kebersihan, daripada tekanan dan suhu tinggi, adalah pertimbangan utama.Tabel BS 4504 di bawah ini merinci dimensi standar yang berlaku dari PN6, PN10, PN25 dan PN40.
| Jenis flensa | |
| Flensa pelat | EN1092-1 tipe 01 |
| DIN2573 DIN2576 DIN2502 DIN2503 DIN2543 | |
| BS4504 tipe 101 | |

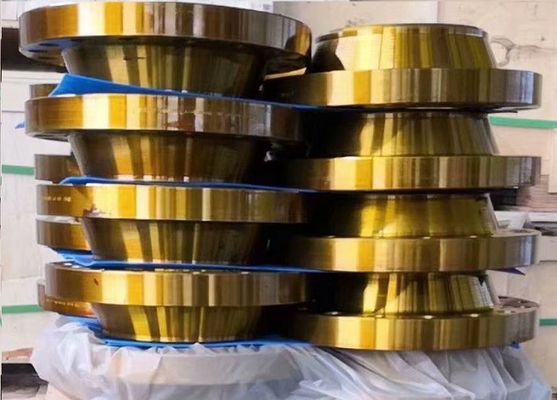

| Flensa leher las | EN1092-1 tipe 11 |
| DIN2631 DIN2632 DIN2633 DIN2635 DIN2637 | |
| BS4504 tipe 111 | |

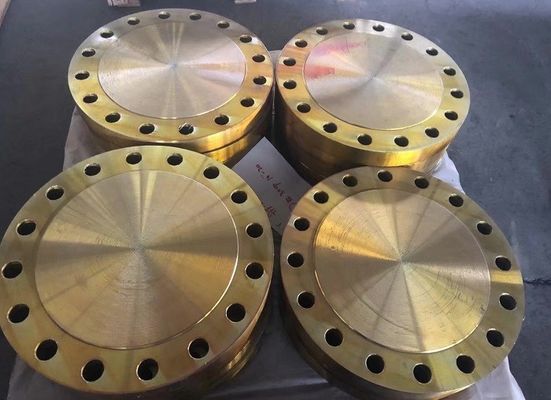

| Tutup katup | EN1092-1 tipe 05 |
| DIN2527 | |
| BS4504 tipe105 | |
| Slip pada flagne hubbed | EN1092-1 tipe 12 |
| BS4504 tipe 112 | |
| Flensa berulir | EN1092-1 tipe 13 |
| DIN2566 | |
| BS4504 tipe 113 | |
| Flensa longgar | EN1092-1 tipe 02 |
| DIN 2642 | |
Kisaran ukuran: DN15-DN3000
Tekanan:PN6 ;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN200;PN250
Jenis menghadap flensa:
Bahan:
baja karbon EN 10222-2 P235GH ;P245GH (1,0352);P250GH (1.0460);P280GH (1,0426) P355GH (1,0473);S235JR(1.0038);S275JR(1.0044);S355JR(1.0045);ST37.2;A105;
Baja tahan karat ASTM A182 F304/304L;F316/316L;F321;F51 ;1.4301;1.4307;1,4401;1.4404
Lapisan untuk bahan baja karbon:
minyak tahan karat;cat hitam;galvanis celup panas;galvanis listrik;resin etoksilin berwarna;
Proses produksi: Penempaan panas
Pengepakan: kasus dan palet kayu lapis layak laut
Sertifikat: ISO 9001;PED;AD2000 WO;bahan baku MTC;produk MTC
| DN | Diameter luar | Diameter lingkaran baut | Diameter lubang baut: | Nomor baut | Diameter luar leher | Diameter lubang | Ketebalan flensa | Panjangnya | Diameter leher | ||||
| F | B1 | C1 | C | C2 | D | D1 | saya | T/ | |||||
| 10 | 90 | 60 | 14 | 4 | 17.2 | 18.0 | 14 | 16 | 16 | 22 | 35 | 28 | 30 |
| 15 | 95 | 65 | 14 | 4 | 21.3 | 22.0 | 14 | 16 | 16 | 22 | 38 | 32 | 35 |
| 20 | 105 | 75 | 14 | 4 | 26.9 | 27.5 | 16 | 18 | 18 | 26 | 40 | 40 | 45 |
| 25 | 115 | 85 | 14 | 4 | 33.7 | 34.5 | 16 | 18 | 18 | 28 | 40 | 46 | 52 |
| 32 | 140 | 100 | 18 | 4 | 42.4 | 43.5 | 18 | 18 | 18 | 30 | 42 | 56 | 60 |
| 40 | 150 | 110 | 18 | 4 | 48.3 | 49.5 | 18 | 18 | 18 | 32 | 45 | 67 | 70 |
| 50 | 165 | 125 | 18 | 4 | 60.3 | 61.5 | 20 | 18 | 18 | 28 | 45 | 74 | 84 |
| 65 | 185 | 145 | 18 | 8 | 76.1 | 77.5 | 20 | 18 | 18 | 32 | 45 | 92 | 104 |
| 80 | 200 | 160 | 18 | 8 | 88.9 | 90.5 | 20 | 20 | 20 | 34 | 50 | 105 | 118 |
| 100 | 220 | 180 | 18 | 8 | 114.3 | 116.0 | 22 | 20 | 20 | 40 | 52 | 131 | 140 |
| 125 | 250 | 210 | 18 | 8 | 139.7 | 141.5 | 22 | 22 | 22 | 44 | 55 | 156 | 168 |
| 150 | 285 | 240 | 22 | 8 | 168.3 | 170.5 | 24 | 22 | 22 | 44 | 55 | 184 | 195 |
| 200 | 340 | 295 | 22 | 12 | 219.1 | 221.5 | 26 | 24 | 24 | 44 | 62 | 235 | 246 |
| 250 | 405 | 355 | 26 | 12 | 273.0 | 276,5 | 29 | 26 | 26 | 46 | 68 | 292 | 298 |
| 300 | 460 | 410 | 26 | 12 | 323.9 | 327.5 | 32 | 28 | 28 | 46 | 68 | 342 | 350 |
| 350 | 520 | 470 | 26 | 16 | 355.6 | 359,5 | 35 | 30 | 30 | 57 | 68 | 385 | 400 |
| 400 | 580 | 525 | 30 | 16 | 406.4 | 411.0 | 38 | 32 | 32 | 63 | 85 | 440 | 456 |
| 450 | 640 | 585 | 30 | 20 | 457.0 | 462.0 | 42 | 34 | 40 | 68 | 83 | 488 | 502 |
| 500 | 715 | 650 | 33 | 20 | 508.0 | 513.5 | 46 | 36 | 44 | 73 | 84 | 542 | 559 |
| 600 | 840 | 770 | 36 | 20 | 610.0 | 616,5 | 55 | 40 | 54 | 83 | 88 | 642 | 658 |
| 700 | 910 | 840 | 36 | 24 | 711.0 | Untuk ditentukan oleh pembeli | 63 | 40 | 58 | 83 | 104 | 746 | 760 |
| 800 | 1025 | 950 | 39 | 24 | 813.0 | 74 | 41 | 62 | 90 | 108 | 850 | 864 | |
| 900 | 1125 | 1050 | 39 | 28 | 914.0 | 82 | 48 | 64 | 94 | 118 | 950 | 968 | |
| 1000 | 1255 | 1170 | 42 | 28 | 1016.0 | 90 | 59 | 68 | 100 | 137 | 1052 | 1072 | |
