Detail produk:
|
| Tipe: | dilas dan Mulus | Ukuran: | 1/2 "-72" |
|---|---|---|---|
| Bahan: | WPB A234, ASTM/ASME A403 WP 304-304L 3016-316L | Ketebalan: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| Akhir: | Sesuai dengan standar atau kebutuhan pelanggan | Standar: | ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, |
| lukisan: | Minyak hitam anti karat yang ditembakkan | Pengepakan: | kasus kayu lapis, palet |
| Cahaya Tinggi: | Tutup ujung pipa baja WPB A234,tutup pipa baja SCH80 6 inci,tutup ujung pipa baja berdiameter besar |
||
Cap Weld Seamless ANSI B16.9, SCH40 SCH80 Paitting Hitam
Tempat Asal: Cina
Tutup Pipa Baja juga disebut Steker Baja, biasanya dilas ke ujung pipa atau dipasang pada ulir luar ujung pipa untuk menutupi alat kelengkapan pipa.Untuk menutup pipa jadi fungsinya sama dengan sumbat pipa.
(Anda juga dapat menggunakan pelat buta untuk menutup pipa, sebaliknya pelat buta dapat dilepas dan tutup baja yang dilas tidak dapat dilepas. Tutup termasuk tutup cembung, cangkang kerucut, bagian diameter variabel, penutup datar dan pembukaan terbatas.)
Tutup cembung memiliki beberapa bentuk: tutup hemisfer, tutup elips, tutup piring, dan tutup bulat.Dari sudut pandang kekuatan, tutup hemispherical secara bertahap tidak baik untuk diproduksi, tetapi secara bertahap diproduksi dari sudut pandang kesulitan manufaktur.
Rentang Ukuran:
DN15-DN600 (1/2 "-24") Jenis Mulus
DN15 - DN1200 (1/2"- 48") Jenis dilas
Tebal Dinding: SCH5 hingga SCH160
Bahan:
Baja Karbon: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 dll
Baja Tahan Karat: ASTM A403 WP304/304L, WP316/316/L, WP317L, WP321, WP347 & WPS31254
Baja Paduan: ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91
Baja dupleks dan super dupleks: ASTM A815 UNS S31803/S32205/S32750/S32760
Standar:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, DIN2615, DIN2616, BG12459-90, GB / T1340
End Bevel: Sesuai dengan standar atau kebutuhan pelanggan
Perawatan Permukaan: Minyak hitam anti karat yang ditembakkan
Pengujian non-destruktif: uji penetrasi, uji ultrasonik, uji radiografi, inspeksi pihak ketiga mana pun
Ketebalan:
Spesifikasi:
| NPS | OD D |
PANJANGNYA H |
PANJANGNYA H1 |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1.1/4 | 42.2 | 38 | 38 |
| 1.1/2 | 48.3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2.1/2 | 73 | 38 | 51 |
| 3 | 88.9 | 51 | 64 |
| 3.1/2 | 101.6 | 64 | 76 |
| 4 | 114.3 | 64 | 76 |
| 5 | 141.3 | 76 | 89 |
| 6 | 168.3 | 89 | 102 |
| 8 | 219.1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323.8 | 152 | 178 |
| 14 | 355.6 | 165 | 191 |
| 16 | 406.4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | … |
| 28 | 711 | 267 | … |
| 30 | 762 | 267 | … |
| 32 | 813 | 267 | … |
| 34 | 864 | 237 | … |
| 36 | 914 | 267 | … |
| 38 | 965 | 305 | … |
| 40 | 1016 | 305 | … |
| 42 | 1067 | 305 | … |
| 44 | 1118 | 343 | … |
| 46 | 1168 | 343 | … |
| 48 | 1219 | 343 | … |
| TOLERANSI DIMENSI – CAPS | ||||
| Untuk semua perlengkapan | topi | |||
| Ukuran Pipa Nominal (NPS) | Di luar di Bevel | Di dalam di Akhir | Ketebalan dinding t / t1 |
Panjang Keseluruhan E |
| 1/2 a 2 1/2 | 1 | 0,8 | Tidak | 4 |
| 3 a 3 1/2 | 1 | 1,6 | kurang | 4 |
| 4 | +2 -1 | 1,6 | dari | 4 |
| 5 dan 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | dari nominal | 7 |
| 10 | +4 -3 | 3,2 | keketatan | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 dan 48 | +7 -5 | 4,8 | 10 | |
Proses pembuatan:

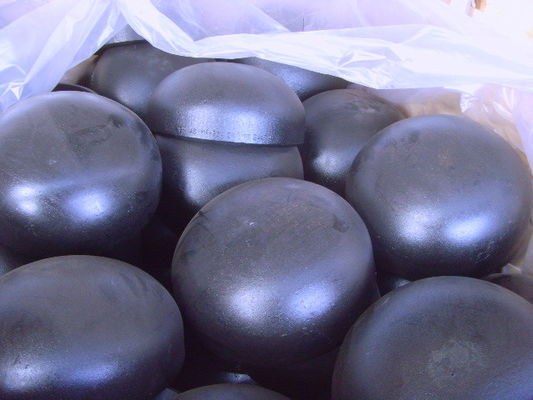

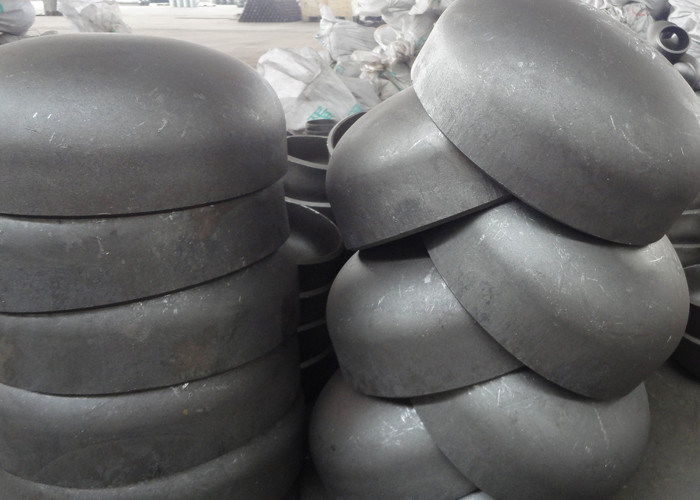

Produk menunjukkan:
