Detail produk:
|
| Standar: | ASME B16.9, DIN2617, JIS | Ukuran: | 1/2 "-80" |
|---|---|---|---|
| Bahan: | A234 WPB SS304/314L SS316/316L | Lapisan: | Cat Hitam, Minyak, Galvanis Dingin Dan Galvanis Panas |
| Paket: | Kasus Kayu Lapis Dan Palet | Ketebalan: | STD, SCH40, SCH80, SCH120, SCH160, DIN, JIS |
| Sertifikat: | ISO9001, PED DAN AD2000 W0 EN10204 3.1 | ||
| Cahaya Tinggi: | DIN2617 4 inch tutup pipa baja,Asme B16.9 Stainless Buttweld Caps,STD 2 inch tutup pipa galvanis |
||

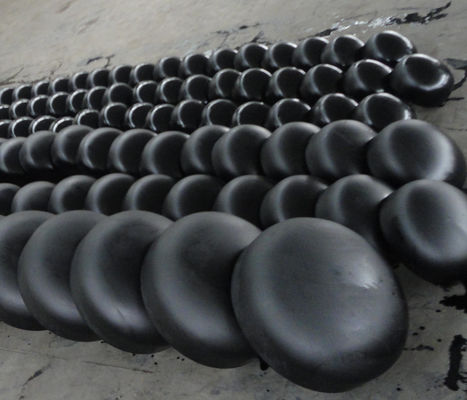

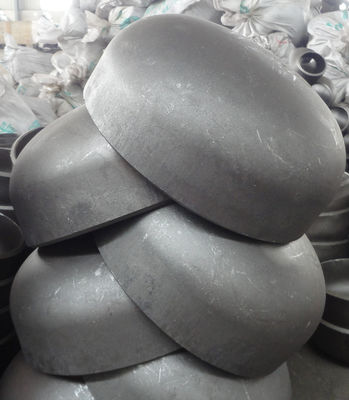

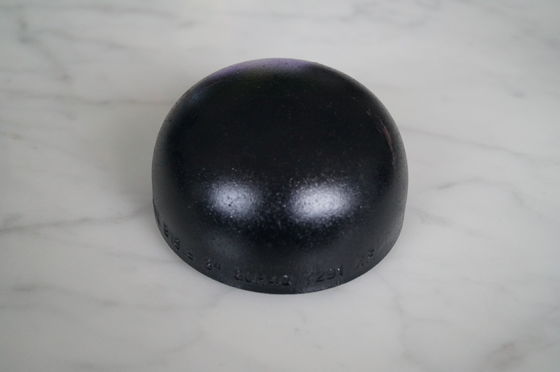

Asme B16.9 Din2617 Jis,En,Std Sch40 Sch80 Sch160 Seamless Black Paint Cap Fitting
PEMASANGAN CAP
Daftar Spesifikasi
| Nama Produk | Baja Karbon / Baja Tahan Karat CAP |
| Ukuran | 1/2 "-80" mulus |
| Standar | ANSI B16.9, EN10253-2, DIN2617, JIS B2311, |
| ketebalan dinding | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS dan lain-lain. |
| Tipe | Mulus dan Dilas |
| Akhir | Ujung miring/BE/buttweld |
| Permukaan | warna alam, dipernis, lukisan hitam, minyak anti karat dll. |
| Bahan |
Baja karbon: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH dll. |
| Pipa baja: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 dan lain-lain. | |
| Baja paduan Cr-Mo: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 dll. | |
| Aplikasi |
Industri petrokimia; industri penerbangan dan kedirgantaraan; industri farmasi; knalpot gas; pembangkit listrik; kapal buliding; treament air, dll. |
| Keuntungan | ready stock, waktu pengiriman lebih cepat; tersedia dalam semua ukuran, disesuaikan; kualitas tinggi |
KODE FOTD - FOXS |
DIAMETER NOMINAL |
DINDING T.S MM |
TINGGIH MM |
BERAT TEORITIS KG |
|||
|---|---|---|---|---|---|---|---|
PEMILIHAN. |
D MM |
penyakit menular seksual |
XS |
penyakit menular seksual |
XS |
||
5 |
1/2 |
21.34 |
2.77 |
3.73 |
25.4 |
0,03 |
- |
7 |
3/4 |
26.67 |
2.87 |
3.91 |
25.4 |
0,06 |
0,08 |
10 |
1 |
33.40 |
3.38 |
4.55 |
38.1 |
0,10 |
0.14 |
12 |
1'' 1/4 |
42.16 |
3.56 |
4.85 |
38.1 |
0.14 |
0.18 |
15 |
1'' 1/2 |
48.26 |
3.68 |
5.08 |
38.1 |
0.16 |
0,23 |
20 |
2 |
60.32 |
3.91 |
5.54 |
38.1 |
0.27 |
0.32 |
25 |
2'' 1/2 |
73.02 |
5.16 |
7.01 |
38.1 |
0,41 |
0,45 |
30 |
3 |
88.90 |
5.49 |
7.62 |
50.8 |
0,65 |
0.82 |
40 |
4 |
114.30 |
6.02 |
8.56 |
63.5 |
1.15 |
1,54 |
50 |
5 |
141.30 |
6.55 |
9.52 |
76.2 |
1.90 |
2.59 |
60 |
6 |
168.27 |
7.11 |
10.97 |
88.9 |
2.92 |
4.10 |
80 |
8 |
219.07 |
8.18 |
12.70 |
101.6 |
5.07 |
7.3 |
100 |
10 |
273 |
9.27 |
12.70 |
127 |
9.1 |
12.0 |
120 |
12 |
323.9 |
9.52 |
12.70 |
152 |
13.6 |
17.0 |
140 |
14 |
355.6 |
9.52 |
12.70 |
165 |
14.42 |
19.8 |
160 |
16 |
406.4 |
9.52 |
12.70 |
178 |
18.86 |
25.89 |
180 |
18 |
457.2 |
9.52 |
12.70 |
203 |
27.65 |
36.52 |
200 |
20 |
508 |
9.52 |
12.70 |
229 |
35.60 |
46.98 |
240 |
24 |
609.6 |
9.52 |
12.70 |
267 |
46 |
64.60 |
| CAPS - ANSI B 16.9 dimensi | |||
| inci | mm | Tinggi | |
| D | E | ||
| 1/2 | 15 | 21,34 | 25,40 |
| 3/4 | 20 | 26,67 | 31,75 |
| 1 | 25 | 33,40 | 38,10 |
| 1 1/4 | 32 | 42,16 | 38,10 |
| 1 1/2 | 40 | 48,26 | 38,10 |
| 2 | 50 | 60,32 | 38,10 |
| 2 1/2 | 65 | 73,02 | 38,10 |
| 3 | 80 | 88,90 | 50,80 |
| 3 1/2 | 90 | 101,60 | 63,50 |
| 4 | 100 | 114,30 | 63,50 |
| 5 | 125 | 141,30 | 76,20 |
| 6 | 150 | 168,27 | 88,90 |
| 8 | 200 | 219,07 | 101,60 |
| 10 | 250 | 273,05 | 127,00 |
| 12 | 300 | 323,85 | 152,40 |
| 14 | 350 | 355,60 | 165,10 |
| 16 | 400 | 406,40 | 177,80 |
| 18 | 450 | 457,20 | 203,20 |
| 20 | 500 | 508.00 | 228,60 |
| 22 | 550 | 558,80 | 254,00 |
| 24 | 600 | 609,60 | 266,70 |
| 28 | 700 | 711,20 | 266,70 |
| Dimensi dalam mm | |||
| TOLERANSI DIMENSI – SS PIPA CAPS | ||||
| Untuk semua perlengkapan | topi | |||
| Ukuran Pipa Nominal (NPS) | Di luar di Bevel | Di dalam di Akhir | Ketebalan dinding t / t1 |
Panjang Keseluruhan E |
| 1/2 a 2 1/2 | 1 | 0,8 | Tidak | 4 |
| 3 a 3 1/2 | 1 | 1,6 | kurang | 4 |
| 4 | +2 -1 | 1,6 | dari | 4 |
| 5 dan 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | dari nominal | 7 |
| 10 | +4 -3 | 3,2 | keketatan | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 dan 48 | +7 -5 | 4,8 | 10 | |
1. siapa kita?
Kami berbasis di Hebei, Cina, mulai dari 1986, menjual flange dan fitting pipa pipe dijual di seluruh dunia.
2. bagaimana kami bisa menjamin kualitas?
Selalu sampel pra-produksi sebelum produksi massal;
Selalu Inspeksi akhir sebelum pengiriman;
3. apa yang bisa Anda beli dari kami?

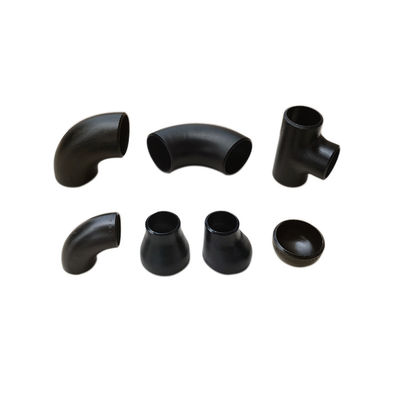

Flange Ditempa, Fitting, Fitting Ditempa, Pipa Seamless.
4. layanan apa yang bisa kami berikan?
Ketentuan Pengiriman yang Diterima: FOB, CFR, CIF, EXW, FCA, DDP, DDU, Pengiriman Ekspres, DAF；
Mata Uang Pembayaran yang Diterima:USD,EUR,CNY;
Jenis Pembayaran yang Diterima: T/T,L/C,D/PD/A,MoneyGram,Kartu Kredit,PayPal,Western Union,Uang Tunai,Escrow;
Bahasa yang digunakan: Inggris, Cina, Arab, Prancis
