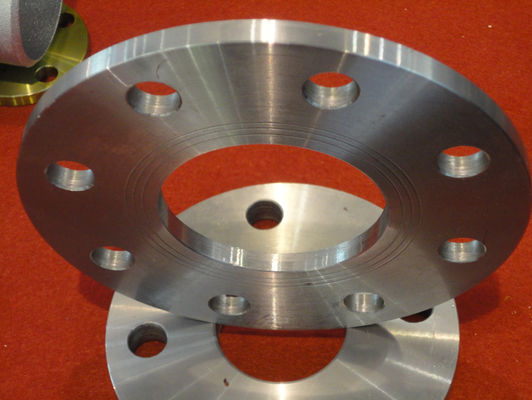

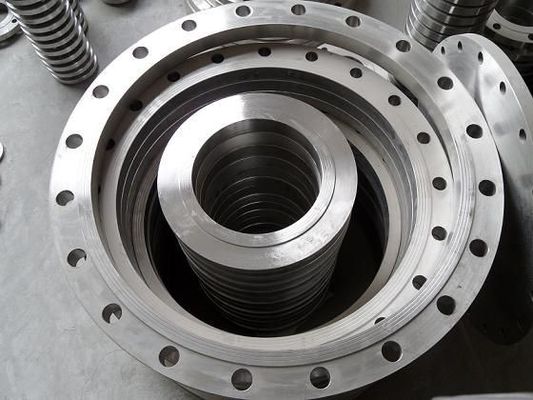

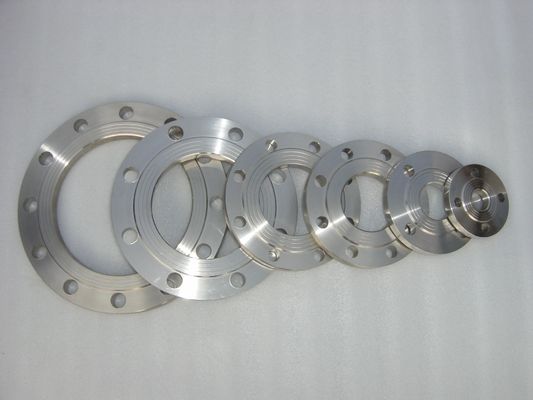

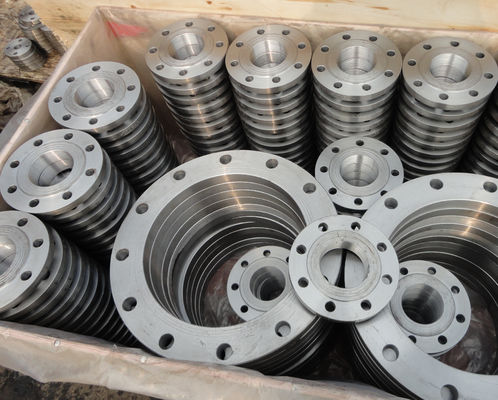

Flensa BS10 Wajah Datar ASME B16.47 ANSI B16.5 BS10 Plat Pipa Flange

Gambar besar : Flensa BS10 Wajah Datar ASME B16.47 ANSI B16.5 BS10 Plat Pipa Flange

Detail produk:

Tempat asal:	Cina
Nama merek:	XF
Sertifikasi:	ISO,PED,,ADW2000
Nomor model:	1/2 "-48"

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1TON
Harga:	NEGOCIATION
Kemasan rincian:	MAINKAN KASUS KAYU, PALET, Atau sebagai permintaan pelanggan
Waktu pengiriman:	30 hari
Syarat-syarat pembayaran:	L / C, D / P, T / T
Menyediakan kemampuan:	10000TONS PER BULAN

Kontak

Flensa BS10 Wajah Datar ASME B16.47 ANSI B16.5 BS10 Plat Pipa Flange

Deskripsi

Tipe:	BS 10 Flensa	Ukuran:	” (15 NB) hingga 48″ (1200NB)
BS:	BS4504, BS4504, BS1560, BS10	Perawatan Pelapisan / Permukaan:	Cat Anti Karat, Cat Minyak Hitam, Kuning Transparan, Seng Disepuh, Galvanis Dingin dan Panas
Jenis Wajah Flange:	Wajah Datar (FF), Wajah Angkat (RF), Ring Joint (RJT)	Bahan:	Baja karbon P250gh, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317
Penggunaan/Aplikasi:	Ladang Minyak, Lepas Pantai, Sistem Air, Pembuatan Kapal, Gas Alam, Tenaga Listrik, Proyek Pipa, dll
Cahaya Tinggi:	Flensa BS10 Wajah Datar , ASME B16.47 bs10 table e flange , B16.5 BS10 Pipa Plat Flange

Flensa BS 10 Wajah Datar, Flensa ASME B16.47/ANSI B16.5 BS 10, Flensa Pelat BS 10

BS 4504 adalah standar Inggris untuk flensa yang digunakan bersama dengan pipa, katup, dan alat kelengkapan.Flensa yang diproduksi menurut standar BS 4504 adalah PN yang ditunjuk.Sesuai standar, paduan yang berbeda seperti baja, besi tuang, dan paduan tembaga dapat digunakan untuk membuat:Flensa BS 4504.PN untukflensa tempa bs 4504, yang merupakan akronim dari Pressure Nominale berkisar antara PN 2.5 hingga PN 40. Sedangkan flensa diproduksi dengan ukuran berkisar hingga DN4000.Bagian daribs 4504 pn10 dimensi flensa, BS 4504 juga menentukan parameter lain seperti ukuran baut, toleransi, Facings, threading, penandaan, dan bahan untuk perbautan.Selain itu, standar juga mempertimbangkan bahan flensa dengan peringkat tekanan/suhu terkait

Flensa BS 4504

Dimensi Flensa BS 4504

Standar Flensa BS 4504

Produsen Flensa Stainless Steel BS 4504, Pemasok Flensa Baja Karbon BS 4504

Mirip dengan standar DIN dan JIS, peringkat kelas tekanan untuk bs 4504 pn16 flensaberkisar dari kelas 150 hingga kelas 2500. Dalam kasus di mana sifat ketahanan korosi tambahan diperlukan, pembeli dapat memesan untuk mendapatkan permukaan flensa ini dirawat.Beberapa hasil akhir yang lebih populer termasuk galvanisasi hot dip, lapisan anti karat dan lapisan seng.Umumnya merawat permukaanFlensa BS 4504 PN16 ke proses galvanisasi hot dip menghasilkan hasil yang jauh lebih baik dalam hal umur panjang, kinerja serta karakteristik ketahanan korosi

Daftar Isi

Bagan Spesifikasi Flensa BS 4504

Bagan Ukuran Flensa BS 4504	1/2″ (15 NB) hingga 48″ (1200NB) DN10~DN5000
Standar Flensa BS 4504	ANSI/ASME B16.5, B16.47 Seri A & B, B16.48, BS4504, BS 10, EN-1092, DIN, Flensa ANSI, Flensa ASME, Flensa BS, Flensa DIN, Flensa EN, Flensa GOST, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	6Bar 10Bar 16Bar 25Bar 40Bar
ID	6Bar 10Bar 16Bar 25Bar 40Bar
Peringkat Tekanan Flensa BS 4504 ANSI	Kelas 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
BS 4504 Perhitungan Tekanan Flensa di DIN	6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10K, 16K 20K, 30K, 40K, 63K
Sertifikat Tes	EN 10204/3.1B Sertifikat Bahan Baku Laporan Uji Radiografi 100% Laporan Inspeksi Pihak Ketiga, dll
Lapisan	Cat Minyak Hitam, Cat Anti Karat, Seng Disepuh, Kuning Transparan, Galvanis Dingin dan Panas
Jenis Flensa BS 4504 yang paling umum	ditempa / Berulir / Disekrup / Plat
Teknik produksi	ditempa, perlakuan panas dan mesin
Jenis Sambungan / Jenis Wajah Flensa	Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJF), Small Male-Female (SMF), Small Tongue, Large Tongue & Groove , , alur
Desain khusus	Sesuai gambar Anda AS, ANSI, BS, DIN dan JIS 15 NB (1/2″) hingga 200 NB (8″) Konfigurasi yang Sama dan Mengurangi
Asal	India / Eropa Barat / Jepang / AS / Korea
Produsen dari	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE dll. Flange BS 4504: -BS Flange, EN Flange, Flange API 6A, Flange ANSI, Flange ASME, Flange DIN, Flange EN1092-1, Flange UNI, Flange JIS/ KS, Flange BS4504, Flange GB, Flensa AWWA C207, Flensa GOST, Flensa PSI BS: BS4504, BS3293, BS1560, BS10 AS 2129: Tabel D;Tabel E;Tabel H ANSI B16.5, ANSI B16.47 Seri A & B, MSS SP44, ASA, API-605, AWWA, Gambar Kustom ANSI : ANSI B16.5, ANSI B16.47(API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Standar Amerika (ANSI) Jerman (DIN) Standar Inggris (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 BS 4504 Flensa Standar lainnya: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276
Uji	Spektrograf pembacaan langsung, mesin uji hidrostatik, detektor sinar-X, detektor cacat trasonik UI, detektor partikel magnetik
Peralatan	Mesin press, mesin Bending, Mesin Dorong, mesin bevelling listrik, mesin peledakan pasir dll

Tersedia Bahan Flensa BS 4504 Available

Baja karbon	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Hasil Tinggi CS ASTM A694
Besi tahan karat	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Baja Paduan	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inconel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Tembaga	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, dll
Nikel Tembaga	Tembaga Nikel 90/10 (C70600 ), Cupro Nikel 70/30 (C71500), UNS C71640
Kuningan	3602/2604/H59/H62/dll.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
monel	Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500)
Paduan 20	Carpenter® 20 Paduan, Paduan 20Cb-3
Aluminium	5052/6061/6063/2017/7075/dst.
Nikel	Nikel 200, Nikel 201
Rangkap	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Super Dupleks	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Asap	SMO 254/6Mo, UNS S31254, DIN 1.4547
Nimonik	Nimonic 75, Nimonic 80A, Nimonic 90
bahan lainnya	Perunggu timah, Perunggu aluminium, Perunggu timah
Titanium	ASTM B381 Titanium Gr.1 ASTM B381 Titanium Gr.2 ASTM B381 Titanium Gr.4 ASTM B381 Titanium Gr.5 ASTM B381 Titanium Gr.7

Stok berbagai macam Flensa BS 4504, pabrikan Flensa Expander BS 4504 PN16

Dimensi Flensa BS 4504

DN	D	C1	C2	H1	H2	H3	R	SEBUAH	N1	N2	B1	d1	f1
10	90	14	14	20	35	6	3	17,2	28	30	18	40	2
15	95	14	14	20	35	6	3	21,3	32	35	22	45	2
20	105	14	14	24	38	6	4	26,9	39	45	27,5	58	2
25	115	16	16	24	38	6	4	33,7	46	52	34,5	68	2
32	140	18	16	26	40	6	5	42,4	56	60	43,5	78	2
40	150	18	16	26	42	7	5	48,3	64	70	49,5	88	3
50	165	20	18	28	45	8	5	60,3	74	84	61,5	102	3
65	185	20	18	32	45	10	6	76,1	92	104	77,5	122	3
80	200	20	20	34	50	10	6	88,9	110	118	90,5	138	3
100	220	22	20	40	52	12	6	114,3	130	140	116	162	3
125	250	22	22	44	55	12	6	139,7	158	168	141,5	188	3
150	285	24	22	44	55	12	8	168,3	184	195	170,5	212	3
200	340	26	24	44	62	16	8	219,1	234	246	221,5	268	3
250	405	29	26	46	70	16	10	273	288	298	276,5	320	3
300	460	32	28	46	78	16	10	323,9	342	350	327,5	378	4
350	520	35	30	57	82	16	10	355,6	390	400	359	438	4
400	580	38	32	63	85	16	10	406,4	444	456	411,0	490	4
450	640	42	34	68	87	16	12	457,0	490	502	462,0	550	4
500	715	46	34	73	90	16	12	508.0	546	559	513,5	610	4
600	840	52	36	83	95	18	12	610,0	650	658	616,5	725	5
700	910	60	36	83	100	18	12	711,0	750	760	-	795	5
800	1025	68	38	90	105	20	12	813,0	848	864	-	900	5
900	1125	76	40	94	110	20	12	914,0	948	968	-	1000	5
1000	1255	84	42	100	120	22	12	1016,0	1056	1072	-	1115	5
1200	1485	98	48	-	130	30	12	1220,0	1260	-	-	1330	5
1400	1685	-	52	-	145	30	12	1420,0	1465	-	-	1530	5
1600	1930	-	58	-	160	35	12	1620,0	1668	-	-	1750	5
DN	D	C1	C2	H1	H2	H3	R	SEBUAH	N1	N2	B1	d1	f1
